電工技能一體化創新實訓裝置,電工島實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下電工技能一體化創新實訓裝置,電工島實訓裝置。這樣能對用戶選型有非常大的幫助。

電工技能一體化創新實訓裝置,電工島實訓裝置

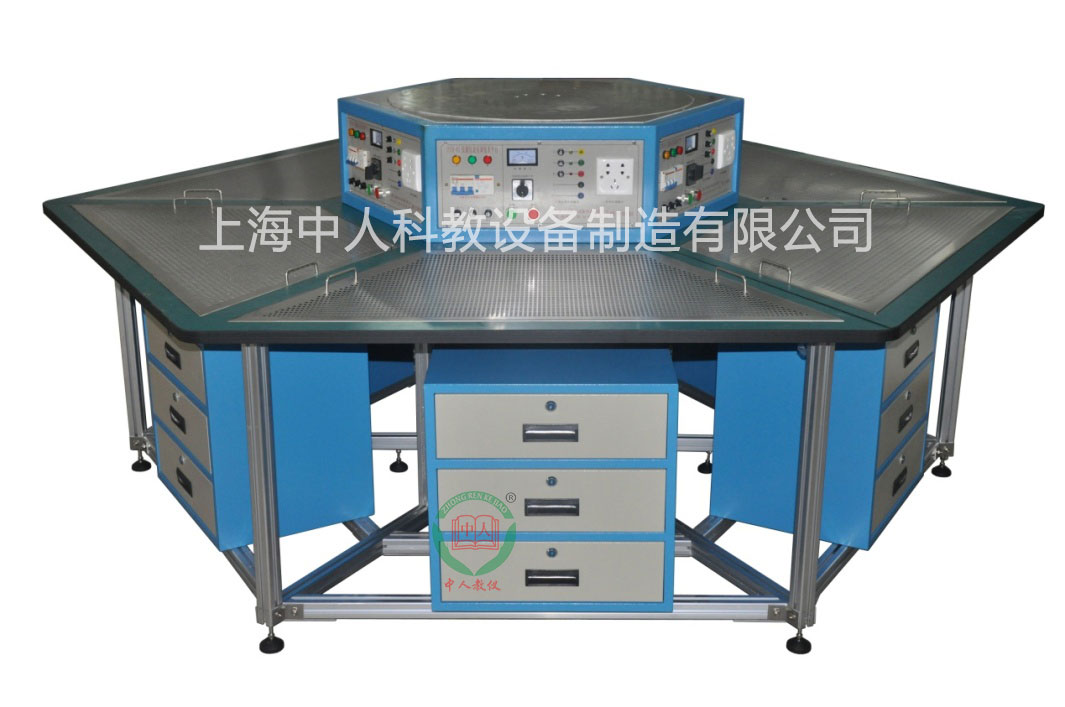

參考圖片

電工技能一體化創新實訓裝置,電工島實訓裝置實訓項目

1、基本技能訓練:

①常用工具的使用及識別；

②電工識圖訓練；

③電工布線工藝；
④常用導線的連接和絕緣層的恢復；

⑤萬用表的認識與使用；

⑥兆歐表的認識與使用；

⑦鉗形電流表的認識與使用。

2、電力拖動實訓:
①三相異步電動機直接啟動控制；
②三相異步電動機接觸器點動控制線路；

③三相異步電動機接觸器自鎖控制線路；

④三相異步電動機Y-△啟動手動控制線路；
⑤三相異步電動機Y-△啟動自動控制線路；
⑥三相異步電動機接觸器聯鎖的正反轉控制線路;
⑦三相異步電動機按鈕聯鎖的正反轉控制線路；

⑧三相異步電動機雙重聯鎖的正反轉控制線路；
⑨三相異步電動機倒順開關控制的正反轉控制線路；

⑩四三相異步電動機能耗制動控制線路；

⑪三相異步電動機反接制動控制線路；

⑫三相異步電動機串電阻降壓啟動控制線路；

⑬三相異步電動機多地控制線路；

⑭工作臺自動往返控制線路；

⑮接觸器控制的三相雙速異步電動機控制線路；

⑯時間繼電器控制的三相雙速異步電動機控制線路；

⑰學生自行設計電路的安裝、接線與調試。

3、儀表照明實訓:

①白熾燈照明電路的安裝；

②兩個開關控制一盞燈；

③兩地控制一盞燈；

④聲控開關控制照明電路；

⑤人體感應開關控制照明電路；

⑥觸摸延時開關控制照明電路；

⑦日光燈電路；

⑧電度表原理與接線；

⑧單相電度表的直接接線；

⑨單相電度表經電流互感器接線；

⑩住宅照明線路實訓。

電工技能一體化創新實訓裝置,電工島實訓裝置技術性能：

1、工作電源:三相五線制AC380V土5% 50Hz
2、安全保護:漏電保護(動作電流≤30mA)過流保護，熔斷器保護；
3、額定功率:≤2KW；
4、環境溫度:-10℃~40℃；

5、相對濕度:≤85%；

電工技能一體化創新實訓裝置,電工島實訓裝置配置技術參數:
1、桌身部分:采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
2、桌面部分:采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3、實訓屏部分:整體采用鋼架式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號標識清晰且經久耐用。
整個控制屏由六工位組成，每個工位均設有啟動、停止按鈕控制電源的輸出，并設有急停按鈕，電源輸出有短路保護。同時設有450V指針式交流電壓表一只，通過波段開關切換指示電源輸入的三相線電壓。
4、多功能網板部分:多功能網孔板采用網版式設計，主體采用1.5mm厚的拉絲不銹鋼板加工成型，采用5X10mm孔加工，配合固定膠粒卡子，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
