高低壓供配電實訓考核裝置,高低壓供配電技術實訓設備

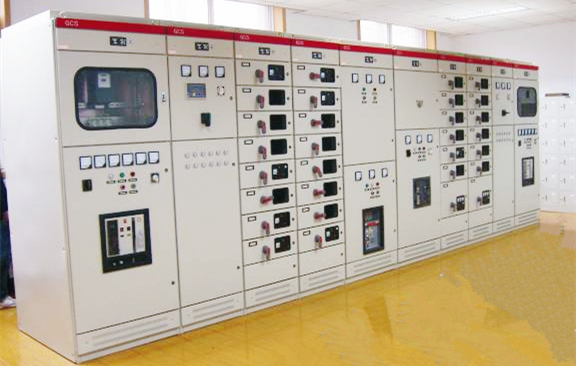

參考圖片
一、高低壓供配電實訓考核裝置工作條件
1．輸入電源電壓：三相五線制（380V±10%，50Hz）
2．外形尺寸:高壓開關柜800×900×2200㎜
低壓開關柜600x800x2200mm
3．工作環境:溫度-10℃— +40℃，相對濕度<85%（250C），海拔<4000m
4．容量：<50KVA
5．占地面積：<12×7㎡
二、高低壓供配電實訓考核裝置技術要求
（一）結構模式
該實驗裝置為柜體的結構模式，由室外部分、高壓室部分、變壓器室部分、低壓室等幾個部分構成的整個實習操作系統。
1．此裝置可以模擬變、配電所的一次線路和二次設備及相關監視儀表等真實設備進行供、配現場的真實操作；
2．可進行高壓器件檢修、電氣倒閘操作；
3．適用于變配電操作人員的上崗培訓及電工操作證的考核作業。
（二）總體功能與組成
1．該設備主要包括：
（1）模擬高壓進線柜1個；
（2）模擬高壓計量柜1個；
（3）模擬高壓出線柜1個；
（4）模擬電力變壓器1個；
（5）模擬低壓配電總柜1個；
（6）模擬低壓側電容補償柜1個；
（7）模擬低壓配電分柜1個；
（8）負載柜1個
2．系統整體技術水平貼近當前變電站綜合自動化管理水平。供配電系統應配備微機綜合保護儀等智能監控裝置，并具備聯網能力（現場總線或工業以太網）。
3．能夠真實地再現實際操作過程與作業現場。要能夠仿真和模擬真實的中、小型變配電站（所）的實際設備，使學生的操作十分貼近于實際情況，提高學生對真實設備、器材、元件的認知程度，能更好的為電工專業人員的上崗和在崗培訓提供zui真實的訓練平臺和考核平臺。
三、高低壓供配電實訓考核裝置可靠性與安全性
1．高壓室部分為上隔離、下隔離。中配真空斷路器的方案。具有優良的五防機械閉鎖，與現代變電室現場完全*；
2．隔離開關要裝有刀閘機械閉鎖裝置，防止誤操作；
3．模擬電力變壓器要采用絕緣塑料外殼材質，高度仿真油浸式電力變壓器外形，并且設有無載調壓分接開關；要求有透明絕緣防護材料保護，不得有帶電裸露部分；
4．該裝置采用AC380V供電，要設有斷路器和電流型漏電保護裝置，整個系統內不得有超過AC380V的配電部份，絕緣等級及接地要求符合國家有關規范要求；有效地保證學生和教師在實驗的操作過程中的人身安全和設備安全；
5．該裝置所選用的器件、器材、輔料等必須選購?fù)ㄟ^ISO9000認證的產品，必須符合國家電工委員會制定的安全標準和質量標準。
6．實驗裝置的各部分均應采用整體結構，搬運和安裝方便，組件在選型的過程中要都留有安全余量，防止產生系統故障。
四、高低壓供配電實訓考核裝置實驗項目
學生通過操作訓練，可以理解和掌握供配電系統操作規程，理解供配電系統的組成、結構、基本工作原理。
（一）主要實驗有
1．高壓斷路器、電流互感器、電壓互感器等高壓器件的認知實驗；
2．高壓斷路器的退出運行檢修實驗；
3．全站送電倒閘操作實驗；
4．全站停電倒閘操作實驗；
5．全站由檢修轉為運行倒閘操作實驗；
6．全站由運行轉為檢修倒閘操作實驗；
7．電壓表、電流表、電能表的識讀操作；
五、高低壓供配電實訓考核裝置配置要求：
|
序號 |
設備名稱 |
數量 （套） |
用途 |
功能要求 |
主要性能及技術指標 |
|
1 |
高壓模擬開關柜 |
1 |
高壓進線柜 |
1、帶有上、下高壓隔離開關 2、帶有真空斷路器 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、前后開有觀察窗 8、進線方式：電纜下進線 9、高壓電壓互感器（模擬） 10、高壓電流互感器 11、綜合保護裝置 |
1、 電流互感器： 2、 電壓互感器： 3、 真空斷路器： 4、 高壓隔離開關： 5：綜合保護裝置 6、電壓表（指針式）：6L2-V 7、電流表（指針式）：6L2-A |
|
2 |
高壓模擬計量柜 |
1 |
高壓計量柜 |
1、可以進行各相電壓轉換操作 2、有三相電流、電壓指示儀表 2、設備帶有前后有隔離保護鋼板 4、前后開有觀察窗 5、高壓電壓互感器（模擬） 6、高壓電流互感器 7、有功功率測量 8、有功電能測量 |
1、電流互感器： 2、電壓互感器： 3、三相四線有功電度表：DTS196 1、 有功功率顯示：6L2-KW 5、電壓表（指針式）：6L2-V 6、電流表（指針式）：6L2-A |
|
3 |
高壓模擬出線柜 |
1 |
高壓出線柜 |
1、帶有上、下高壓隔離開關 2、帶有真空斷路器 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、前后開有觀察窗 8、高壓電壓互感器（模擬） 9、高壓電流互感器 10、綜合保護裝置 |
1、 電流互感器： 2、 電壓互感器： 3、 真空斷路器： 4、 高壓隔離開關： 5：綜合保護裝置 6、電壓表（指針式）：6L2-V 7、電流表（指針式）：6L2-A |
|
4 |
模擬電力變壓器 |
1 |
帶防護罩 |
50KVA 0.4/0.4 |
|
|
5 |
進線柜 |
1 |
低壓 總電源 控制 |
1、帶隔離開關 2、主斷路器可以手動操作也可以電動操作 3、帶有進線電壓指示儀表 4、可以進行各相電壓轉換操作 5、有三相電流指示儀表 6、斷路器板前操作 7、設備帶有前后有隔離保護鋼板 8、前后開有觀察窗 9、進線方式：上下均可進出線 |
1、斷路器：DW15-630/162-IA 2、電壓表：6L2-V 450V 3、電流表：6L2-A 4、互感器：BH-0.66 5、電壓轉換開關：LW5-16YH3/3 6、空氣開關（帶漏電保護）：DZ20LE |
|
6 |
補償柜 |
1 |
低壓 功率因數補償 |
1、 手動控制功能 2、 自動控制功能 3、 補償電容自動放電功能 4、 補償電容自恢復功能 5、 前后帶有觀察窗 6、 電容保護采用斷路器保護 7、 功率因數顯示 8、 前后開有觀察窗 |
1、 補償電容器：BSMJ0.4 2、 接觸器：CJ19 3、 小型斷路器：DZ47 4、 功率因數表：6L2-C0$ 5、 自動補償控制器：JKL5CF |
|
7 |
出線柜1 （動力及照明柜 ） |
1 |
低壓 動力及照明控制 |
1、 抽屜式，帶有機械連鎖機構， 2、 帶有隔室 3、 每個控制單元帶有斷電保護和電壓指示 4、 每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流16A |
1、 塑殼開關：AAM1 2、 接觸器：CJX4 3、 電壓表：99T1 |
|
8 |
負載柜 |
1 |
動力、照明負荷 |
1、 半開放式結構 2、 負載小車帶單元控制 可移動，車輪帶自鎖裝置 |
1、 感性負載10個單元，每個單元軸功率1KW 阻性負載10個單元，每個單元功率1KW |
|
9 |
安全防護材料與工具 |
1 |
|
1、安全防護用品 2、安全防護用品 3、安全防護用品（正常的倒合閘、設備巡視、記錄防護） 4~9、電氣設備維護工具 安全防護用品應采用可在10KV環境下使用的合格產品。 |
11、絕緣手套2副 2、絕緣靴2副 3、絕緣地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、接地線（5M） 8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A) 9、電工常用工具 |
