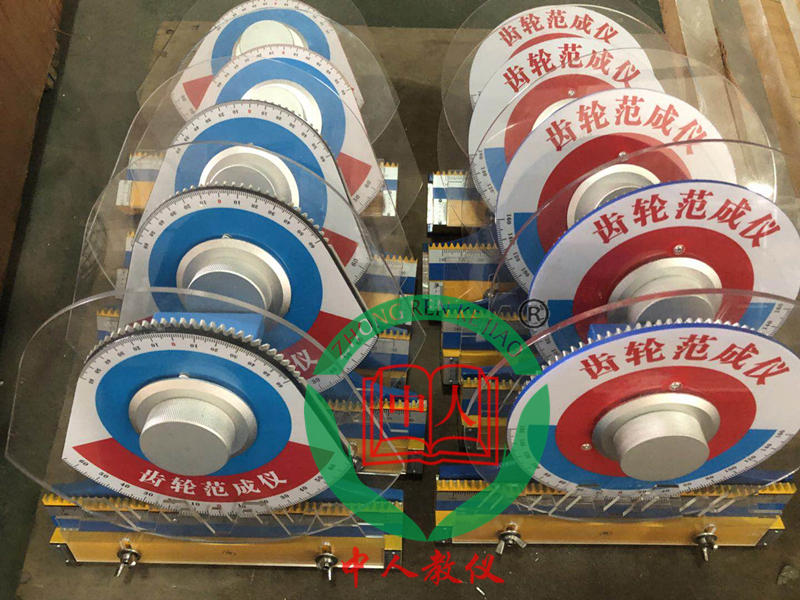

齒輪范成儀,齒輪范成教學設備

1.齒輪范成儀,齒輪范成教學設備可以演示漸開線齒輪輪廓形成過程，有助于學生理解齒輪范成法加

工原理，了解漸開線齒輪根切現象和齒輪變位加工對齒輪參數的影響

2.外形尺寸約為 310mm×300mm×100mm。

3.齒條形插齒刀模型 2 把，模數 m1=10mm，m2=20mm。

4.底座與底板采用直線導軌配合，每次移動 3mm（滾動限位）。

5.圓形齒盤：m=2、Z1=100，全鋁合金材質氧化分色處理。

6.齒輪范成儀,齒輪范成教學設備可以用范成法切制漸開線齒輪，觀察齒輪輪廓曲線形成過程。

7. 可以分析漸開線齒輪產生根切現象原因和避免根切方法。

8. 可以比較標準齒輪和變位齒輪異同點。
