        技術標題:[網絡配線實訓裝置,網絡綜合布線實訓臺,網絡布線實訓裝置]

        網絡配線實訓裝置,網絡綜合布線實訓臺,網絡布線實訓裝置是專門為用戶解決疑難問題的,非常具有代表性,在客戶進行產品選型前,我們一般建議用戶先看下網絡配線實訓裝置,網絡綜合布線實訓臺,網絡布線實訓裝置。這樣能對用戶選型有非常大的幫助。

        網絡配線實訓裝置,網絡綜合布線實訓臺,網絡布線實訓裝置

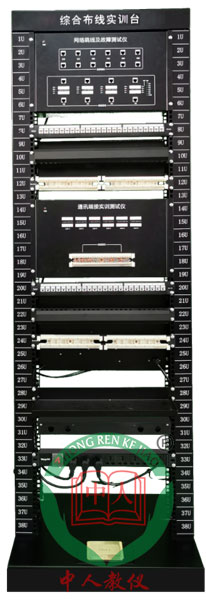

        參考圖片

        一、網絡配線實訓裝置,網絡綜合布線實訓臺,網絡布線實訓裝置實訓功能

        1)能夠進行網絡雙絞線配線和端接實訓,每臺設備每次端接6根雙絞線兩端,每根雙絞線兩端各端接線8次,每次實訓每人端接線實訓共計96

        2)可制作和測量4根網絡跳線,測試儀設有對應指示燈組,自動同時顯示出4根網絡跳線線序及類別(屏蔽/非屏蔽、幾類線、幾芯線),壓接是否正確,執行標準(568A568B),故障類型等結果

        3)能夠進行25對大對數電纜的端接原理和技能實訓。設備必須能夠進行大對數電纜配線和端接實訓,每臺設備每次端接大對數電纜的兩端,每次實訓每人端接線100次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序,共有100個指示燈分50組,同時顯示大對數電纜的全部端接情況,能夠直觀判斷大對數電纜的跨接、反接、短路、斷路等故障

        4)開放式機架的立柱具有橋架布線實訓功能和安裝網絡插座功能。

        5)設備兩側立柱預設20個Φ25穿線孔,能夠實現PVC/鋼管暗埋穿線模擬實訓功能

        6)與網絡配線架、通訊跳線架組合進行多種端接實訓,仿真機柜內配線端接實訓。

        7)具有實訓考核評定功能,設備內置WIFI無線信號或者RS485傳輸模塊,教師可通過上位機考核系統,實時監測多組學生實訓情況,同時支持各類競賽現場實施評判、管理、打印功能。

        二、網絡配線實訓裝置,網絡綜合布線實訓臺,網絡布線實訓裝置特點

        1)裝置選用19英寸開放式落地型機架,外形尺寸:長0.6米,寬0.53米,高1.8米。機架下部有4個地腳螺絲固定,保證設備牢固,能夠承受實訓打線沖擊力。

        26U機架式帶彩色LED色塊顯示功能的網絡壓接線實訓測試儀(彩色LED色塊顯示燈,共96個)1臺,每芯線端接對應彩色LED發光塊,直觀持續顯示端接連接狀況和線序,分48組共有96個發光色塊,同時顯示6根雙絞線全部端接情況,直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等故障。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。

        彩色LED顯示功能的網絡跳線檢測及故障演示儀1臺,對應彩色LED發光塊顯示RJ45接頭兩端壓接線端接的連接狀況和線序。每根跳線對應816個彩色LED發光色塊,直觀持續顯示連接狀況和線序,分為32組共有64個發光色塊燈,并設有線纜類型、組別、故障類型提示燈,可快速同時檢測出4根跳線壓接情況。故障模擬演示功能,設置6組(正確、反接、跨接、斷路、交叉、短路)常見網絡布線正確與故障類型。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。

        三、網絡配線實訓裝置,網絡綜合布線實訓臺,網絡布線實訓裝置技術規格:

        外型尺寸:600mm,530mm,1800mm

        電壓/功率:交流220V/50W

        配套設備:6U網絡壓接線實驗儀1、6U網絡跳線檢測及故障演示儀1網絡理線環2、8PDU電源插座1、100110型通信跳線架2、24口網絡配線架2、24口光纖配線架1臺、零件/工具盒1電源地插1套。

        想了解更多同類產品=>網絡綜合布線實訓裝置
