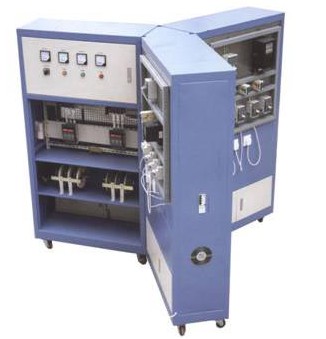

初/中/高級內線安裝工實訓裝置

聯系方式見右側懸浮框

【初中高級內線安裝工實訓裝置,配電箱教學設備】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【初中高級內線安裝工實訓裝置,配電箱教學設備】時，都能通過我們來了解相關資訊，而且【初中高級內線安裝工實訓裝置,配電箱教學設備】在客戶有需求時提供參考意見。

一、實訓內容

1.照明配電盤內電器安裝；
2動力配電板制作；
3.低壓配電屏一次設備安裝；
4.室內硬母線大街制作；
5.磁力起動器安裝；
6.單回路動力箱安裝；
7.交流接觸器可逆控制操作箱安裝
8.便攜式配電箱制作安裝。

二、技術參數

 1. 輸入電源：AC 380V±10% 50HZ
2. 工作環境：溫度-10℃～+50℃ 相對濕度<85%(25℃) 海拔＜4000M
3. 裝置容量：＜1.5KVA
4. 外形尺寸：1800mm×1700mm×500mm

三、配置表

序號	貨物名稱	規格型號	數量	備注
1.	指針電壓表	6L2 450V	3
2.	指針電流表	6L2 30A	9
3.	電壓轉換開關	LW8-10YH3/3	3	三相電壓切換
4.	指示燈	AD16-22 220V紅	3
5.	指示燈	AD16-22 220V綠	3
6.	指示燈	AD16-22 220V黃	3
7.	銅排	4*30/長70CM	12	配熱縮管Ф25
8.	隔離開關	NH40-100/3 100A	6	3P
9.	銅排	2*12/長20CM	18
10.	塑殼試斷路器	NM1-63H/3300 63A	6	3P
11.	漏電斷路器	DZ47LE 4P C16	3
12.	接線端子	TB-1504	4
13.	接線端子	TB-1512	2
14.	排風扇	SF23122TAP/N2122 220V	3
15.	三相四線插座	16A	3	帶插頭
16.	漏電斷路器	NB1L-40 C16	3	網板元器件
17.	行程開關	LX19-001	2
18.	交流接觸器	CJX2-0910 220V	3
19.	輔助觸頭	F4-22	3
20.	熱繼電器	JR36-20 6.8-11A	1
21.	時間繼電器帶座	JSZ3A-A AC220V	1
22.	按鈕指示燈	LAY7 220V紅	1
23.	按鈕指示燈	LAY7 220V綠	1
24.	按鈕指示燈	LAY7 220V黃	1
25.	接線端子	TB-1508	1
26.	接線端子	TB-1512	1
27.	機械聯鎖可逆接觸器	CJX1-12/N 38V 11A	1
28.	三相三線有功電能表	DS862-4 3*380V 3*1.5（6）A	1
29.	單相電度表	DD862-4220V 1.5（6）A	1
30.	燈管帶座	8W鎮流器	1	全套

四、概述

初中高級內線安裝工實訓裝置,配電箱教學設備根據勞動和社會保障部職業/工種資格（標準）《內線安裝工》實訓考核要求設計，能夠完成多種技能訓練。主要完成照明設備及線路、電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝，及室內用電設備的故障分析處理，電動機軸芯的檢查和動力機械電氣部分的故障分析。既適用于職業院校相關專業人員的技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種鑒定考核。 真實性強：裝置元件布置、開關操作都參考了工程實際，為各專業崗位創造真實的實訓環境。 模塊化設計：各個實訓內容按模塊進行設計。
