      初級維修電工實操平臺

      欄目分類:電氣安裝實訓設備   發布日期:2020-12-14   瀏覽次數:
      初級維修電工實操平臺,網孔式維修電工實訓考核設備配置了兩塊電工實訓網孔板,兩套標準電源,多種常用低壓電器元器件并可根據需要擴展其他元器件,推薦高配置的高性能初級維修電工及技能培訓考核裝置。

      聯系方式見右側懸浮框

      【初級維修電工實操平臺,網孔式維修電工實訓考核設備】是根據客戶需求而寫的,非常具有代表性,在客戶搜索【初級維修電工實操平臺,網孔式維修電工實訓考核設備】時,都能通過我們來了解相關資訊,而且【初級維修電工實操平臺,網孔式維修電工實訓考核設備】在客戶有需求時提供參考意見。

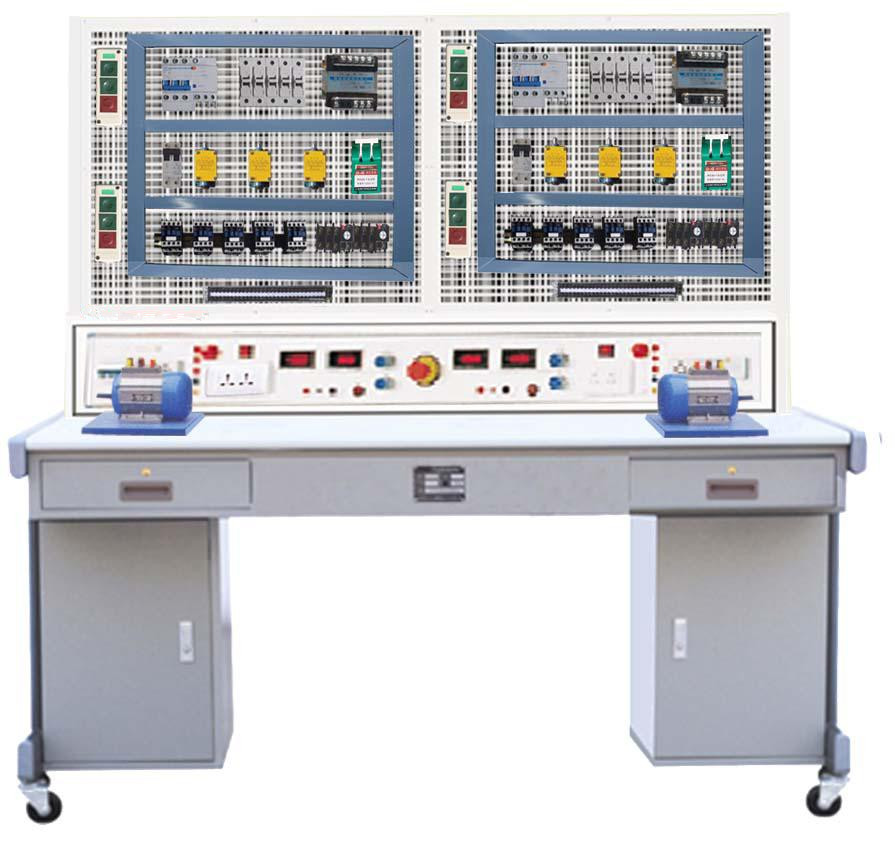

      3300型初級維修電工技能實訓裝置(網孔板)

      一、實訓內容

      1、三相異步電動機點動控制電路
      2、三相異步電動機自鎖控制電路
      3、三相異步電動機單向點動起動控制電路
      4、三相異步電動機兩地控制電路
      5、正反轉點動、起動控制電路
      6、雙重聯鎖正反轉控制電路
      7、自動往返控制電路
      8、位置開關作自動停止正反轉起動控制電路
      9、帶有點動的自動往返控制電路
      10、三相異步電動機星型、三角型控制電路
      11、接觸器控制行星型、三角型控制電路
      12、串電阻降壓起動控制電路
      13、三相異步電動機反接制動控制電路
      14、三相異步電動機能耗控制電路
      15、手動順序起動控制
      16、自動順序起動控制
      17、C620 — 1型車床控制電路
      18、電動葫蘆電氣控制電路
      19、人體感應開關控制樓梯白熾燈電路
      20、聲控開關控制樓梯白熾燈電路
      21、日光燈控制電路
      22、單相電度表直接安裝電路
      23、單向電度表間接安裝電路
      24、電流互感器與電流表配用接線圖
      25、電壓表、電流表安裝電路
      26、三相四線有功電度表直接安裝電路
      27、三相四線有功電度表間接安裝電路
      28、一個電流互感器用于單相回路的接線電路
      29、兩個電流互感器接成不完全星型接線電路
      30、三個電流互感器接成星型接線電路
      31、兩個電流互感器差接接線電路
      32、三個電流互感器接成三角型接線電路

      二、設備構成

      初級維修電工實操平臺,網孔式維修電工實訓考核設備配置了兩塊電工實訓網孔板,兩套標準電源,多種常用低壓電器元器件并可根據需要擴展其他元器件,通過有機的結合,能完成多項目實訓,網孔板上使用專用的膨脹螺絲,實現元器件安裝的靈活性與方便性。

      實驗桌:1600×700×1500mm,一桌為兩座,桌面板為進口防火板后成型,桌子整體為全鋼結構,整體表面均由   氧聚脂塑料噴涂。

      初級維修電工實操平臺,網孔式維修電工實訓考核設備配置了豐富的常用低壓電器元器件,包括單相電度表,照明元器件,儀器儀表的使用,可完成照明布線實訓和繼電器控制實驗實訓,電機控制實訓,等多項目的實驗內容,是培養電工技術人才理想的培訓裝置。

      三、技術參數

      1)電源:AC380V±5%(三相五線)50HZ

      2)三相電源總開關帶漏電保護 1△n≤30mA 時間≤0.1S

      3)三相單相輸出帶自動空氣開關 容量10A

      4)事故急停按鈕,電源指示,供電指示

      5)0-30V直流可調電源,電流2A,帶數字表指示

      6)交流3、6、9、12、16、18、24  輸出電流≥2A

      四、概述

      初級維修電工實操平臺,網孔式維修電工實訓考核設備引進德國職業教育模式,具有結構安全、靈活、規范、可配接不同的電工元器件,實現多功能的特點。


      推薦高配置的維修電工實訓裝備:




      一、概述
      ZRWXG-01A  高性能初級維修電工及技能培訓考核裝置本裝置是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置,通過本實訓裝置的實訓操作,能快速掌握該課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性,該裝置不僅可供學生實訓操作,也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
      二、ZRWXG-01A  高性能初級維修電工及技能培訓考核裝置設備組成及特點:
       (一) DW01電源、儀器控制屏
      控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下:
      1、主控功能板
      (1) 三相四線電源輸入,經漏電保護器后,經過總開關,由接觸器通過起、停按鈕進行操作;
      (2) 設有450V指針式交流電壓表三只,指示電源輸入的三相電壓;
      (3) 定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定實驗時間、定時報警、切斷電源等功能;還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實驗技能的考核提供一個統一的標準。
      2、交、直流電源
      (1) 勵磁電源:直流220V/0.5A,具有短路保護。
      (2) 電樞電源:直流0~220V/2A連續可調電源一路,具有短路保護。
      (3) 直流穩壓電源:±12V/0.5A兩路,+5V/0.5A一路,具有短路軟截止自動恢復保護功能。
      (4) 交流電源:①、設有變壓器一組,變壓器原邊根據不同的接線可加220V,也可以加380V交流電源,合上開關后,變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓;②、設有單相調壓器一組,可得到交流0~250V可調電壓;③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
      3、交、直流儀表
      (1) 交流電壓表:0~500V帶鏡面交流電壓表一只,精度1.0級。
      (2) 交流電壓表:0~5A帶鏡面交流電流表一只,精度1.0級,具有超量程報警、指示、切斷總電源等功能。
      (3) 功率、功率因數表:由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度,在硬、軟件上均分八檔區域,自動判斷、自動換檔。功率測量精度1.0級,電壓、電流量程分別為450V、5A,測量功率因數時還能自動判斷負載性質(感性顯示“L”,容性顯示“C”,純電阻不顯示),可儲存15組數據,供隨時查閱。
      (4) 直流電壓表:直流數字電壓表1只,測量范圍0~300V,三位半數顯,輸入阻抗為10MΩ,精度0.5級。
      (5) 直流電流表:直流數字電流表1只,測量范圍為0~5A,三位半數顯,精度0.5級,具有超量程報警、指示、切斷總電源等功能。
      (二)實驗桌
      實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、而磨高密度板、結構堅固,造型美觀大方。桌子左右各設有兩個抽屜(帶鎖)。
      (三)實訓掛箱
      掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等,所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線,避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗,通過走線槽走線,進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線,安全快捷。
      1.DW-01維修電工實訓組件(一)
      掛板上裝有熱繼電器、交流接觸器、按鈕指示燈(6.3V),接線端子和安全插座等。
      2.DW-02維修電工實訓組件(二)
      掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。
      3.DW-03維修電工實訓組件(三)
      掛箱上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等
      4.DW-00電子線路安裝板:用于電子線路板調試時的固定
      5.電子線路實訓板(4塊)
      6.三相鼠籠式異步電動機380V/Y
      7.三相鼠籠式異步電動機380V/△
      三、ZRWXG-01A  高性能初級維修電工及技能培訓考核裝置技術參數
      1. 輸入電壓:三相四線(或三相五線)380V±10% 50Hz
      2. 工作環境:溫度范圍為-10~+40℃  相對濕度<85%(25℃)
      3. 外形尺寸:1680×800×1600mm3
      4. 裝置容量:<1.5KVA
