        技術標題:[透明液壓傳動實訓設備中減壓閥的工作原理及作用]

        透明液壓傳動實訓設備中減壓閥的工作原理及作用是專門為用戶解決疑難問題的,非常具有代表性,在客戶進行產品選型前,我們一般建議用戶先看下透明液壓傳動實訓設備中減壓閥的工作原理及作用。這樣能對用戶選型有非常大的幫助。

        透明液壓傳動實訓設備中減壓閥的工作原理及作用

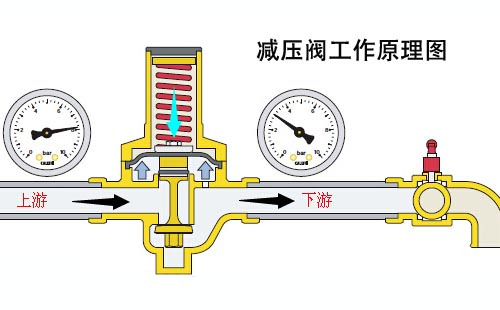

        透明液壓傳動實訓設備中減壓閥的工作原理:減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量,將介質的壓力降低,同時借助閥后壓力的作用調節啟閉件的開度,使閥后壓力保持在一定范圍內,并在閥體內或閥后噴入冷卻水,將介質的溫度降低,這種閥門稱為減壓減溫閥。減壓閥快易優自動化選型有收錄。該閥的特點,是在進口壓力不斷變化的情況下,保持出口壓力和溫度值在一定的范圍內。



        透明液壓傳動實訓設備中減壓閥的作用:減壓閥的是靠閥內流道對水流的局部阻力降低水壓,水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓差自動調節。定比減壓原理是利用閥體中浮動活塞的水壓比控制,進出口端減壓比與進出口側活塞面積比成反比。這種減壓閥工作平穩無振動;閥體內無彈簧,故無彈簧銹蝕、金屬疲勞失效之慮;密封性能良好不滲漏,因而既減動壓(水流動時)又減靜壓(流量為0時);特別是在減壓的同時不影響水流量。

        工業型液壓實驗臺(液壓部分)是根據現代教學特點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的工業技術的液壓元件和獨特的模塊化,構成了插接方便的系統組合,滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求;達到培養學生動手、設計及綜合運用能力,提高和加強了學生的創新設計能力的目的。

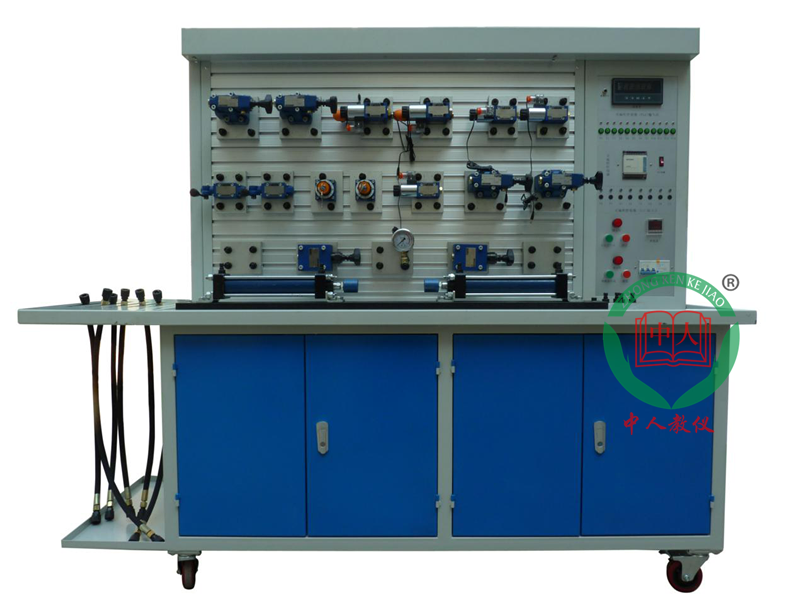

        工業型液壓實驗臺



        一、主要特點:

        1.系統全部采用標準的工業液壓元器件,使用安全可靠,貼近工業化。

        2.快速可靠的連接方式,特殊的密封接口,保證實驗組裝方便快捷,拆接不漏油,清潔干凈。

        3.精確的測量儀器,方便的測量方式,使用簡單,測量精確可靠。

        4.采用可編控制器(PLC)與微機通訊,實現電氣自動化控制、可在線編程監控及故障檢測。

        5plc可編程設計與控制虛擬仿真軟件:本軟件可通過軟件內置PLC程序編程界面編程并可寫入虛擬PLC中控制3D仿真模型。可模擬輸送帶啟停及正反轉、不同尺寸物料雙通道分揀、物料供給控制、物料檢測、物料加工、機械控制、交通信號燈控制、不同尺寸物料三通道分揀、升降機控制、不同尺寸物料經傳輸帶正反轉輸送至不同倉庫、次品分揀、自動門控制、舞臺升降與幕布控制等不少于203D仿真模型。軟件還可監控虛擬PLC輸入/輸出狀態,當部件卡住時可使用復位功能復位。軟件具有分步式教學功能,從易到難教學。提供版權證書及演示。

        液壓機械實訓安全教育虛擬仿真軟件:軟件基于C#JS語言編程設計,用戶自行根據電腦配置選擇不同的交互界面大小,可選流暢畫質,中等畫質,完美畫質等六級畫質等級。可選擇液壓設備中齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒,軟件內的模型均采用3D模型,由3Dmax制作而成,并經過渲染和潤色,使模型看起來與真實部件一般無二,設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時,軟件隨機出題供學生回答,當學生答完題目時給出考核分數。本軟件可以進行全方位旋轉、放大、縮小觀看其細節。提供版權證書及演示。

        ①常用液壓元件的性能測試

        1.液壓泵的特性測試

        2.溢流閥的特性測試(靜態測試)

        3.節流調速閥的特性測試

        ②液壓傳動基本回路實驗:

        1.溢流閥調壓回路

        2.簡單壓力調定回路

        3.溢流閥緩沖回路

        4.二級壓力回路

        5.雙向壓力調整回路

        6.多個溢流閥的調壓回路

        7.減壓閥的減壓回路

        8.換向閥的卸荷回路

        9.先導式溢流閥的卸荷回路

        10.順序閥的平衡回路

        11.速度調節回路

        12.調速閥短接速度換接回路

        13.節流閥進油節流調速回路

        14.節流閥回油節流調速回路

        15.調速閥進油節流調速回路

        16.調速閥回油節流調速回路

        17.節流閥變壓節流調速回路

        18.調速閥變壓節流調速回路

        19.進油節流調速回路

        20.回油節流調速回路

        21.方向控制回路

        22.保壓(自鎖)回路

        23.雙缸工作控制回路

        24.順序閥順序動作回路

        25.電氣行程開關順序動作回路

        26.壓力繼電器順序動作回路

        27.PLC控制液壓回路和系統

        28.液壓傳動性能實訓

        ④  學生自行設計、組裝的擴展液壓回路實驗可達80.

        ⑤  可編程序控制器(PLC)電氣控制實驗,機電液一體控制實驗形式。

              1PLC的指令編程,梯形圖編程的學習

              2PLC編程軟件的學習及使用

              3PLC與計算機的通,在線調試、監控

              4PLC對液壓傳動控制的優化


        二、實驗臺組成:
        ①  實驗工作臺

        實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等構成。

        工作臺尺寸:長×寬×高=1940mm×700mm×1800mm    (其包裝后約300kg)

        ②  液壓泵站

        系統額定工作壓力:6.3Mpa。(最大可至7Mpa

        . 電機—泵裝置(1臺)

        變量葉片泵-電機1臺:

        變量葉片泵:單向,公稱排量6.67mL/r,容積效率 90%

        電機:三相交流電壓,功率2HP 4P,轉速1450r/min

        . 油箱:公稱容積45L;附有液位、油溫指示計,吸油、回油濾油器,安全閥等

        ③  常用液壓元件

        以工業元件為主,配置詳見配置清單。

        每個液壓元件均配有油路過渡底板,可方便、隨意地將液壓元件安放在鋁合型面板上。

        ④  電氣測控單元

        可編程序控制器(PLC):三菱系列,I/O20點,繼電器輸出形式,電源電壓:AC 220V/50Hz,控制電壓為DC24V,設有手動,自動,順序等控制功能
