供配電技術實驗室裝置,供電技術培訓實訓系統是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下供配電技術實驗室裝置,供電技術培訓實訓系統。這樣能對用戶選型有非常大的幫助。

供配電技術實驗室裝置,供電技術培訓實訓系統

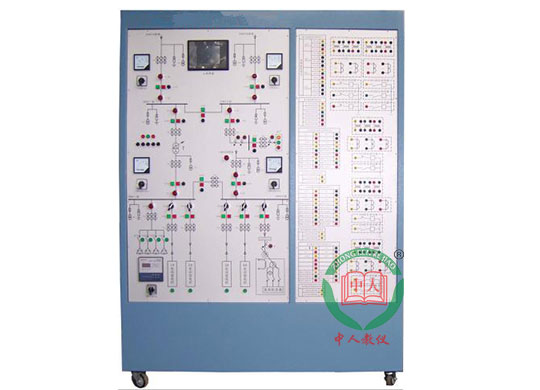

參考圖片

供配電技術實驗室裝置,供電技術培訓實訓系統實訓內容

工廠變配電室值班技能培訓

實驗一、變配電送電倒閘操作實驗

實驗二、變配電所停電倒閘操作實驗

實驗三、一路進線供電轉兩路供電倒閘操作實驗

實驗四、兩路進線供電轉一路供電倒閘操作實驗

實驗五、變壓器運行轉檢修倒閘操作實驗

實驗六、變壓器檢修轉運行倒閘操作實驗

實驗七、母線運行轉檢修倒閘操作實驗

實驗八、母線檢修轉運行倒閘操作實驗

微機保護實驗

實驗一、模擬系統短路實驗

實驗二、微機線路保護參數整定操作

實驗三、6～10kV線路過電流保護實驗

實驗四、兩段式線路過電流保護實驗

實驗五、供配電系統一次重合閘實驗

實驗六、線路過電流保護與自動重合閘綜合實驗

實驗七、線路過電流保護與自動重合閘后加速綜合實驗

繼電器實驗

實驗一、典型電流繼電器的特性實驗

實驗二、典型電壓繼電器的特性實驗

實驗三、典型時間繼電器的特性實驗

實驗四、典型中間繼電器的特性實驗

實驗五、信號繼電器的特性實驗

實驗六、斷路器的控制和信號回路實驗

供電系統的自動裝置實訓

實驗一、手無功補償及調壓實驗

實驗二、自動無功補償及調壓實驗

實驗三、進線備自投實驗

實驗四、母聯備自投實驗

供配電技術實驗室裝置,供電技術培訓實訓系統基本要求

1．建立與當前電力系統發展現狀相適應的供配電技術實驗裝置，培養具有較高專業技能、能夠從事配電網運行、操作與技術管理等工作的高級技術應用型人才。

2．建成實驗、實踐、實訓一體的綜合型實踐教學平臺，完成《繼電保護與自動裝置》、《工廠供電》、《供配電技術》、《電力系統繼電保護原理》、《電力系統微機保護》、《配電自動化》等課程的教學實驗任務，并提高學生的專業操作技能。

3．為電氣自動化技術、電力系統自動化技術及供用電技術等相關專業學生的課程設計和畢業設計提供良好的研究設計平臺。

4．培訓和考核從事變電站、變配所、電力系統第一線生產過程的運行、維護、檢修和調試的現場技術工程人員。

5．為電氣工程、電力系統等方向的科學研究提供試驗平臺。

技術參數

供配電技術實驗裝置包括以下核心構成部分：變配所一次接線系統、測量表計、多功能微機保護裝置、補償電容器組、短路設置模塊、常規繼電器、特性測試信號系統等。

整個實驗系統控制電源（包括繼電器輔助電壓）均采用安全電壓以內的直流24V電源。實驗信號要求按照電力系統二次標準輸出，且嚴格控制輸出功率，杜絕觸電隱患。

（1）、變配所一次接線系統：

模擬10kV/380V降壓變配所，至少包括2路10kV進線（其中一路可作為備用電源），1臺配變和4路380V出線。在一次接線系統中安裝有短路故障設置單元，用于模擬線路或設備的各種故障情況。

至少包含10只三相模擬斷路器：用三相交流接觸器模擬實現。模擬斷路器能通過就地手動按鈕和遠方遙控進行分合閘操作，模擬斷路器的就地按鈕帶紅綠色燈光指示（帶燈按鈕，紅燈表示合，綠燈表示分）。

（2）、多功能微機保護裝置：

要求包括以下裝置：

10kV饋線微機保護裝置模塊
