上海中人專業提供ZRGPD-01A供配電技術實驗室裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRGPD-01A供配電技術實驗室裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRGPD-01A供配電技術實驗室裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRGPD-01A供配電技術實驗室裝置

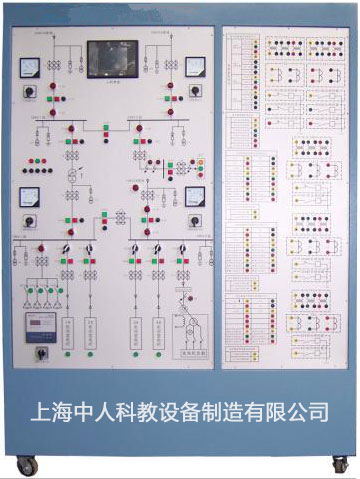

參考圖片
一、基本要求
1． 建立與當前電力系統發展現狀相適應的供配電技術實驗裝置，培養具有較高專業技能、能夠從事配電網運行、操作與技術管理等工作的高級技術應用型人才。
2． 建成實驗、實踐、實訓一體的綜合型實踐教學平臺，完成《繼電保護與自動裝置》、《工廠供電》、《供配電技術》、《電力系統繼電保護原理》、《電力系統微機保護》、《配電自動化》等課程的教學實驗任務，并提高學生的專業操作技能。
3． 為電氣自動化技術、電力系統自動化技術及供用電技術等相關專業學生的課程設計和畢業設計提供良好的研究設計平臺。
4． 培訓和考核從事變電站、變配所、電力系統第一線生產過程的運行、維護、檢修和調試的現場技術工程人員。
5． 為電氣工程、電力系統等方向的科學研究提供試驗平臺。
二、技術參數
供配電技術實驗裝置包括以下核心構成部分：變配所一次接線系統、測量表計、多功能微機保護裝置、補償電容器組、短路設置模塊、常規繼電器、特性測試信號系統等。
整個實驗系統控制電源（包括繼電器輔助電壓）均采用安全電壓以內的直流24V電源。實驗信號要求按照電力系統二次標準輸出，且嚴格控制輸出功率，杜絕觸電隱患。
（1）、變配所一次接線系統：
模擬10kV/380V降壓變配所，至少包括2路10kV進線（其中一路可作為備用電源），1臺配變和4路380V出線。在一次接線系統中安裝有短路故障設置單元，用于模擬線路或設備的各種故障情況。
至少包含10只三相模擬斷路器：用三相交流接觸器模擬實現。模擬斷路器能通過就地手動按鈕和遠方遙控進行分合閘操作，模擬斷路器的就地按鈕帶紅綠色燈光指示（帶燈按鈕，紅燈表示合，綠燈表示分）。
（2）、多功能微機保護裝置：
要求包括以下裝置：
10kV饋線微機保護裝置模塊
35kV線路微機裝置模塊
110kV線路成組微機保護裝置模塊
變壓器主保護裝置模塊
變壓器后備保護裝置模塊
電容器微機保護裝置模塊
電動機微機保護裝置模塊
數字式電流繼電器、數字式電壓繼電器、數字式功率方向繼電器、數字式差動繼電器、數字式阻抗繼電器、數字式反時限電流繼電器等數字式繼電器模塊。
支持備自投裝置、無功補償裝置等自動控制功能。
（3）、測量表計：
至少提供5只指針電壓表，指示母線電壓。
（4）、補償電容器組：
至少提供4組低壓補償電容器及控制電路，要求既能手動補償，又能由無功補償裝置控制實現自動補償。
（5）、短路設置模塊：
能夠滿足各種類型短路（單相接地、兩相短路、兩相短路接地、三相短路）故障操作。
（6）、常規繼電器及特性測試信號系統：
至少提供電磁型電流繼電器、電磁型電壓繼電器、中間繼電器、時間繼電器。
特性測試信號系統參數：輸出電壓0-220V可調，輸出電流0-10A可調，配置指示儀表。
（7）、微機保護圖形化編程軟件
包括但不限于以下微機保護及自動裝置功能：
10kV線路保護
35kV線路保護
110kV線路保護
變壓器主保護
變壓器后備保護
電動機保護
電容器保護
備自投
發電機保護
無功補償功能
圖形化界面與保護裝置一致，可在線設置保護壓板、保護定值、動作實現等
支持?jǐn)?shù)據檢測、狀態顯示功能
支持讀取保護報告功能
支持讀取SOE報告功能
支持讀取錄波數據功能、同時可保存和打開歷史錄波數據。
工廠變配電室值班技能培訓
實驗一、變配電送電倒閘操作實驗
實驗二、變配電所停電倒閘操作實驗
實驗三、一路進線供電轉兩路供電倒閘操作實驗
實驗四、兩路進線供電轉一路供電倒閘操作實驗
實驗五、變壓器運行轉檢修倒閘操作實驗
實驗六、變壓器檢修轉運行倒閘操作實驗
實驗七、母線運行轉檢修倒閘操作實驗
實驗八、母線檢修轉運行倒閘操作實驗
微機保護實驗
實驗一、模擬系統短路實驗
實驗二、微機線路保護參數整定操作
實驗三、6～10kV線路過電流保護實驗
實驗四、兩段式線路過電流保護實驗
實驗五、供配電系統一次重合閘實驗
實驗六、線路過電流保護與自動重合閘綜合實驗
實驗七、線路過電流保護與自動重合閘后加速綜合實驗
繼電器實驗
實驗一、典型電流繼電器的特性實驗
實驗二、典型電壓繼電器的特性實驗
實驗三、典型時間繼電器的特性實驗
實驗四、典型中間繼電器的特性實驗
實驗五、信號繼電器的特性實驗
實驗六、斷路器的控制和信號回路實驗
供電系統的自動裝置實訓
實驗一、手無功補償及調壓實驗
實驗二、自動無功補償及調壓實驗
實驗三、進線備自投實驗
實驗四、母聯備自投實驗
