      產品名稱:[ ZRDL-312高壓計量培訓裝置]

      上海中人專業提供 ZRDL-312高壓計量培訓裝置,是專業的教學設備生產廠家,我們歡迎您來我們生產基地考察 ZRDL-312高壓計量培訓裝置,并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺,學生缺少實操經驗的難題。 ZRDL-312高壓計量培訓裝置,是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

      本文關鍵詞: ZRDL-312高壓計量培訓裝置

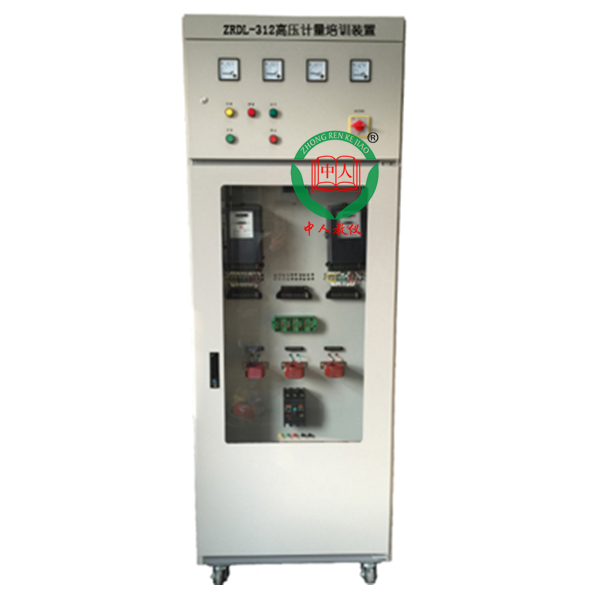

       ZRDL-312高壓計量培訓裝置


      高壓計量培訓裝置

      、概述

            ZRDL-312高壓計量培訓裝置可以仿真100V/57.7V電壓等級計量方式,用來培訓裝表接電。高壓計量培訓設備可用于練習接二次線,更重要的是學習安全措施、施工步驟、工作流程等,同時還對其它高供低計計量方式裝表接電起到學習作用,如箱式變電站計量、企業配電箱計量等。

      二、技術參數和技術指標

      1)電壓:0~100V連續可調 可以模擬0~10kV高壓;

      2)電流:0~5A連續可調;

      3)頻率:60Hz,可調;

      4)相位:0~359°;調節細度1°;

      5)供電電源:單相220V±10%,50Hz;

      6)電流表、電壓表0.5級;

      7)尺寸:800×660×2200(長×深×高)

      8)重量:大約200Kg;

      三、適用范圍

      1)三相三線高壓電能表(適用于電子式或機械式有功、無功電能表和電子式電能表、電子式多功能表、智能電表)的裝表接電及各種負荷和功率因數下的模擬運行。

      2)探究和學習不同類型、規格的高壓三相三線有功電能表、無功電能表的結構組成、工作原理、性能特點、安裝、運行及維護要求。

      3)模擬三相三線有/無功電能表、智能電表的正常與典型異常運行。

      4) 配接三相三線有/無功電能表、智能電表,觀察運行現象,分析正確與錯誤,并排查處理。

      5)用電檢查、抄表收費核算、裝表接電、電能表修理及相應管理崗位上的人員的技能培訓與考核。

      6)用電檢查、抄表收費核算、裝表接電、電能表修理及相應管理崗位上的人員的裝表接電培訓與考核。

      7)用電檢查、抄表收費核算、裝表接電、電能表修理及相應管理崗位上的人員的接線工藝培訓與考核。

      8)用電檢查、抄表收費核算、裝表接電、電能表修理人員的導線選擇、互感器選擇及表計選擇的培訓與考核。

      四、設備組成

      1)虛負荷程控電源

      2)控制轉換部分

      3)測試端子

      4)電能表聯合接線盒

      5)接線測量檢查裝置

      6)CT、PT

      7)高壓熔斷器

      8)電壓和電流指示表

      9)本地虛擬負荷操作

      五、主要功能

      1)采用虛負荷電子程控源與控制繼電器及開關、監視儀表、互感器等組合形成一套高度模擬真實用電現場的高壓計量柜訓裝置。

      2)虛負荷電源能很好的模擬阻性、容性和感性負荷下三相三線表的計量運行情況。并且提供優質高精度供電,減少其他干擾,此外使用虛負荷電源很好地解決了安全和耗電問題,即有效的保證了培訓的準確性,同時保證了操作的安全性和損耗。

      3)高壓計量柜采用標準GGD柜,可選擇掛接三相三線有功表和無功表以及智能電表。

      4)高壓計量培訓裝置的電壓、電流、功率因數、相位、頻率均能實現連續可調。

      5)有漏電及操作人員觸電時,設備可迅速報警并切斷操作面供電,以確保操作人員的安全。

      6)設備設有專門的過載保護報警功能,當負載過大時,設備會有安全報警提示。

      7)通過設備可學習三相三相電能表的結構組成、工作原理、性能特點、安裝、運行及維護等目的。

      8)通過高壓計量柜配接各類三相三線有功及無功電能表,可以觀察運行現象,分析正確與錯誤,并排查與處理等目的。

      9)教師可以在計算機上看到學員接線是否正確。減輕老師的查線工作量;提高工作效率;提高單位時間內培訓的人次。

      10)進行高壓計量裝置的反竊電技術練習、培訓和比賽。

      11)可進行高壓計量導線、電流互感器和電能表選擇的技術練習、培訓和比賽。

      12)可以通過計算機設置高壓計量柜的各種典型錯誤,培訓學員查線能力。

      13)采用全新的RS485通訊方式實現多機聯調,一臺計算機可通過RS485總線通訊方式控制多臺高壓計量柜,節約資源,提高了工作效率。

      14)設備可進行高壓計量導線、電流互感器和電能表選擇的技術練習、培訓和比賽。

      15)設備選配有小鍵盤,不用電腦時候,可以在小鍵盤內進行快速簡潔的操作,便于學員自我培訓節省時間。






      原文網址:http://www.hxshiguan.com/proshow.asp?ID=1056
      尊敬的用戶: 如果您對我們的 ZRDL-312高壓計量培訓裝置比較滿意,想要建設與 ZRDL-312高壓計量培訓裝置相關的實訓室或者想要知道更多的資料,請直接在線咨詢或者來電詳詢,我們會有專門的客服和您對接,幫助您了解 ZRDL-312高壓計量培訓裝置。
      售后:我們承諾在質保期內,若 ZRDL-312高壓計量培訓裝置出現屬于質量問題造成零部件損壞的,我們提供免費維護與維修,若需要專業的技術人員進行維修,我們也可以通過對 ZRDL-312高壓計量培訓裝置故障診斷后,派人上門維。中人公司還承諾:在質保期外,維修和更換 ZRDL-312高壓計量培訓裝置零部件僅收成本費的。
