上海中人專業提供ZRDL-ZND智能電網變電實訓系統,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDL-ZND智能電網變電實訓系統，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDL-ZND智能電網變電實訓系統，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRDL-ZND智能電網變電實訓系統

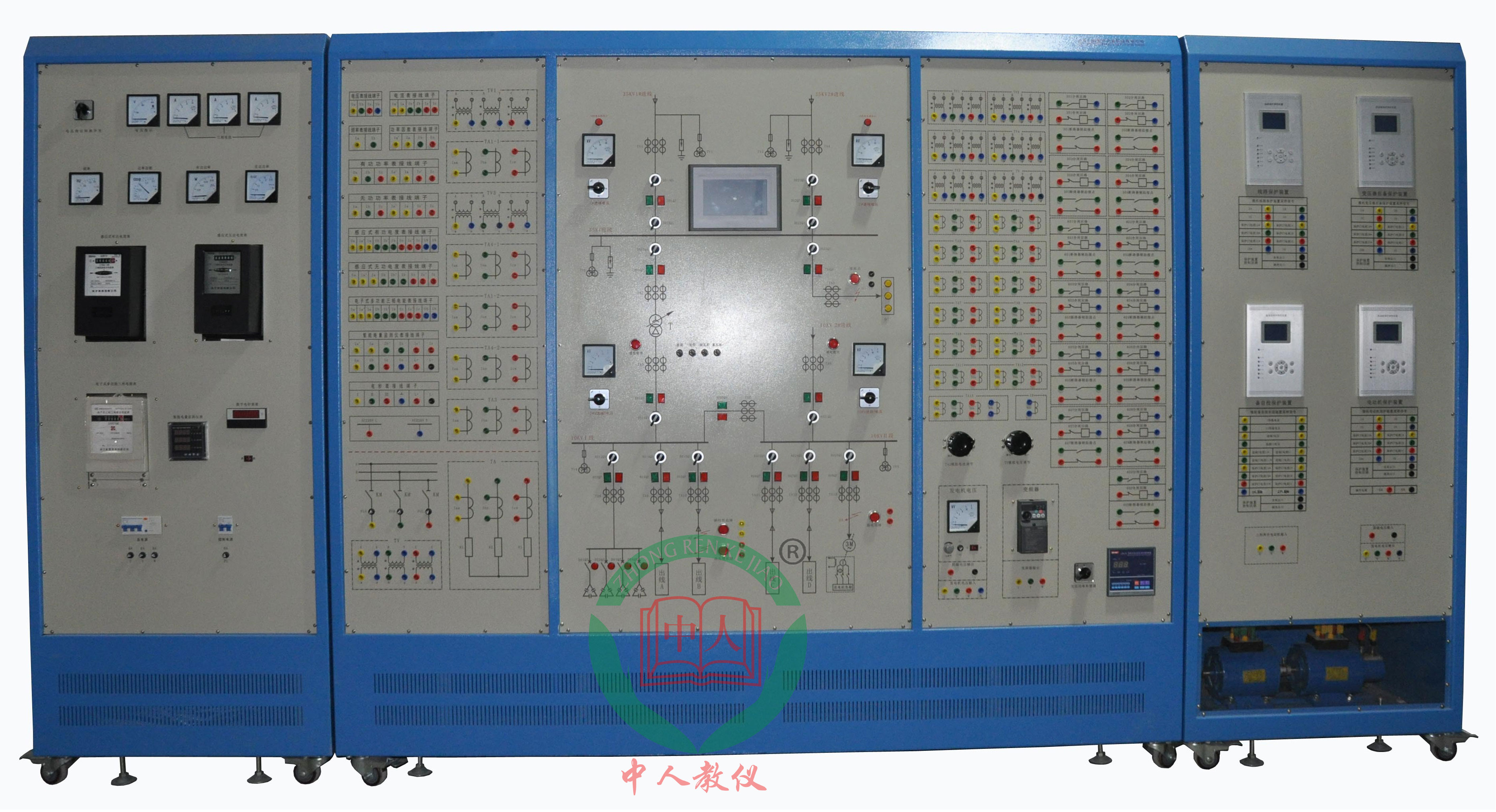

參考圖片
參數要求：
1）屏體規格：1800mm*600mm* 1500mm （高*寬*長）。
2）環境條件：
環境溫度：-20〜+50°C
相對濕度：月平均不大于90%。
最大相對濕度：95%,機殼表面無凝露。
平均相對濕度：55%
海拔高度：＜ 3000m
抗震烈變：＜8級
無火災、爆炸及化學等腐蝕性氣體。
3）配備安裝二次輔助設備（按鈕、轉換開關、指示燈）。面板區域劃分明確、至少包括主結線圖、操作控制、網絡設備、過程層設備、間隔層設備等幾個區域。
4）噴涂：所有的噴涂在機械振動以及熱和油的作用下均不會出現劃痕或變軟，噴涂的顏色根據站內其它屏柜顏色情況再定。
5）銘牌：置于屏面和屏內明顯位置；柜上所有插件、信號燈及其輔助元件都用中文標明其用途及名稱。
6）柜內的布線及端子：布線整齊、清晰、美觀，導線絕緣良好，無損傷，電流回路截面不小于2.5mm2和1000V耐壓絕緣絞線，其它回路截面不小于1.5mm2和1000V耐壓絕緣絞線。設備接線端部均標明其回路編號，編號正確，字跡清晰且不易褪色。接線端子每側接線為一根。一般設備的接線端子牢固可靠，端子導電體由抗氧化的銅質材料制造。屏內設有專用接地銅排。接地考慮到設備間的壓差和噪音，屏和設備配有接地端子。
7）操顯、模擬斷路器、合并單元、智能終端、數字化繼電保護裝置、光數字繼電保護測試儀、智能電網錄波及網絡記錄裝置均安裝于此屏上。
8）主結線圖釆用絲印方式印刷于屏體上，主結線圖至少包含110kV進線、110kV母線、110kV/10KV變壓器、10kV母線、電壓互感器、接地刀、斷路器、隔離刀閘、避雷器、出線，組成一個簡單的變電站模型。
9）主結線圖上模擬斷路器、隔離刀閘、接地刀均釆用現場標準雙色指示燈，由操作機構控制。至少包含3個模擬斷路器、7個隔離刀閘、7個接地刀閘。
10）操作控制開關獨立布置于主結線圖上方，方便操作。模擬斷路器由自復位轉換開關控制，同時接受保護裝置和操作主機遠程跳合閘控制。隔離刀閘、接地刀由自鎖切換開關手動控制。
單臺配置要求：
要求單臺包含4臺數字化繼電保護裝置、1臺高精度對時裝置、1臺數字化合并單元、1臺數字化智能終端、2臺數字化智能組件、1臺智能網關。
一、高精度對時裝置功能參數要求：
嵌入式工業級主板，嵌入式操作系統。提供多功能客戶端網絡校時軟件。雙網口,支持NTP協議。防震設計，系統穩定可靠。24通道GPS/北斗衛星接收，鎖定迅速。
守時精度高。裝置內部守時單元釆用了時間頻率測控技術與智能馴服算法，晶體選用高精度恒溫晶體振蕩器，使裝置守時準確度優于7*10-9(0.42μS/分鐘)，即在外部時間基準異常的情況下，每天時鐘自走時誤差不超過0.6毫秒。
釆用GPS/BD2雙系統精密授時，支持單GPS、單北斗、雙GPS、雙北斗、GPS/北斗聯合授時多種授時方式，并可通過串口、面板菜單等途徑修改授時方式。
規格參數要求:
(1)電源：AC/DC220V±10%,AC/DC110V±10%,15W
(2)工作環境：溫度-20-75°C，濕度0-90%(不結露)
(3)存儲條件：溫度-40-85°C，濕度0-95%(不結露)
(4)外部時間參考輸入：GPS、北斗、CDMA、IRIG-B,RS232/422/485；
(5)年、月、日、星期、農歷、時、分、秒顯示；
(6)輸出時間信號包括公歷(年、月、日、星期、時、分、秒)，
(7)時碼輸出接口:
(8)GPS/北斗信號接收器
授時模式
授時(支持單系統獨立授時、雙系統聯合授時)
靜態授時(用戶輸入位置)
單星授時
通道：192通道
授時精度：1PPS優于20nS
內部電池：電池類型：鋰電池；電池壽命：≮25000h
GPS接收器
接收頻率(GPS L1):1575.42MHz(L1信號).
接收靈敏度：捕獲＜-160dBW,跟蹤＜-163dBW。
同時跟蹤：正常狀態下可同時跟蹤8~16顆GPS衛星；
裝置冷啟動時不小于4顆衛星；裝置熱啟動時不小于1顆衛星。
捕獲時間：裝置冷啟動時，＜lmin；裝置熱啟動時，＜20s
北斗接收器接收頻率(BD2 B1 ) : 1561.098±4MHz。接收機靈敏度：
-157.6dBW；
速度精度(RMS)： 0.1m/s；
(9)功耗：≤20W。
(10)絕緣電阻：≮20MΩ。
(11)平均無故障間隔時間(MTBF)≥ 150000小時；平均維修時間(MTTR) ≤30 分，使用壽命≥20年。正常使用條件下無需維護。
二、合并單元功能要求：
合并單元的功能主要是將互感器輸出的電壓、電流信號合并，輸出同步釆樣數據，并為互感器提供統一的輸出接口，使不同類型的互感器于不同類型的二次設備之間能夠互相通信。
間隔合并單元用于線路、變壓器和電容器等間隔電氣量的釆集，只發送本間隔的電氣量數據。一般包括三相電壓Uabc,三相保護電流Iabc、三相測量用電流I、同期電壓UL、零序電壓U0、零序電流I0。對于雙母線接線的間隔，合并單元根據本間隔隔離開關的位置，自動實現電壓切換的功能。
母線合并單元一般釆集母線電壓或者同期電壓，在需要電壓并列時，可通過軟件自動實現個母線電壓的并列。
本實訓方案中，分別配置間隔合并單元和母線合并單元。
參數要求：
結構尺寸：約210mm* 250mm *178mm；
正常工作溫度：-20〜60°C；
工作電源：交流220V；
允許偏差：-10%~+10%；不大于50W；
組網口：自帶2路光纖以太網，用于通過交換機連接SMV/GOOSE網；點對點口：配置多路光網口(不低于8路)，支持IEC61850-9-2協議；
至少配置-路數據輸入接口：光纖接口。用于接收電力網信號仿真軟件所傳輸?shù)臄?shù)據。
至少配置-路數據輸出接口：光纖接口。用于與GOOSE網絡連接。
三、數字化繼電保護裝置 參數要求：
機箱結構尺寸:210mm*250mm* 178mm(4U機箱)。
正常工作溫度：0〜40°。
貯存及運輸：-25〜70°。
1功率消耗
交流電流回路：＜IVA/相；交流電壓回路：＜0.5VA/相
直流電源回路：＜15W/裝置（正常工作時）；
2電源條件
裝置正常使用對電源條件要求：交流
允許波動范圍：±10%
3裝置過載能力
交流電流回路：長期接通20 A;熱穩定100A/10S;動穩定250A/10ms
交流電壓回路：1.5倍
直流電源回路：1.2倍
4測量精度
電流精度：0.1〜6A,0.5%； 6〜100A，1％
電壓精度：6〜120V,0.5%,2〜6V或120〜150V,1%
有功功率：1%
有功功率：2%
有功電度：取決于脈沖表精度或1 %
無功電度：取決于脈沖表精度或2%
頻率：±0.01Hz
5定值精度（按整定范圍， 步長，精度順序列出）
電流定值：0〜99.99A 0.01 A ±5%
電壓定值：0〜150V 0.01V ±5%
零序電流：0.01〜1A 0.01A ±5%
頻率定值：45.50〜50Hz 0.01 Hz ±3%
時限定值：0.01〜99.99S 0.01S <0.1S,誤差<±20ms; >0.1S,誤差〈土30%;
6工頻耐壓及抗電磁干擾性能
絕緣電阻：1100MΩ/2500V
耐壓測試：2.0kV/50Hz/1min
共模：2.5kV/1MHz/2S
差模：1.0kV/1MHz/2S
輻射電磁場干擾：30〜500MHz 10V/m
靜電電場干擾：IV級15OOOV
快速瞬變干擾：±2kV
7裝置固有動作時間
從故障發生到保護跳閘或發出報警信號：27ms
輸出接點容量：DC 220V/5A
四、總體基礎功能要求：
先進的可視化圖形編程軟件平臺，圖形組態編程實現保護控制功能開發，提供保護裝置基礎代碼，支持保護裝置二次開發。
完備的保護、測量、控制、通訊功能
支持IEC61850-9-2和IEC61850-9-2LE釆樣值報文格式
支持IEEE1588(IEC61588)和IRIG-B高精度同步對時
不低于7英寸彩色大屏。
整組動作時間：
差動保護：不大于30ms
距離I段(0.7倍整定值)動作時間：不大于30ms
零序過流I段：不大于25ms
相過流I段：不大于40ms
數據標準：DL/T 860.92(IEC61850)組網及點對點
信號：點對點或組網模式下的GOOSE開入開出
釆樣模式：數字釆樣和GOOSE開入開出；
對時方式：IRIG-B、IEEE1588等。
四、數字化線路保護裝置(110KV)功能要求：
1距離保護
a）接地距離I、II、III段、加速段整定范圍：0.00〜99.99Ω,級差0.01 Q, 誤差不超過±5%；相間距離I、II、III段整定范圍：0.00〜99.99Q,級差0.01 Q , 誤差不超過±5%；
b）時間元件整定范圍：接地距離、相間距離I、II、III段、加速段：0.00〜9.99S, 級差0.01S,誤差不超過±1%；
2零序電流保護
a）零序電流I、II、III、IV段整定范圍：0.00〜99.99A,級差0.01A,誤差 不超過±5%；
b）時間元件整定范圍：零序電流I、II、III、IV段：0.00〜9.99S,級差0.01S, 誤差不超過± 1%;
3三相-次重合閘
a）重合閘延時整定范圍：0.00〜9.99S,級差0.01S,誤差不超過±1%；
數字化變壓器主保護裝置功能要求：
1差動保護
a）差動速斷保護、最小Id、Ir整定范圍：0.00〜99.99A,級差0.01A,誤差不超過±5%；
b）比例系數整定范圍：0.00—0.99；
2過負荷保護
a）過負荷告警、過負荷跳閘、過負荷啟動風冷、過負荷閉鎖調壓、差流告警整定范圍：0.00〜9.99A,級差0.01A,誤差不超過±5%；
b）時間元件整定范圍：過負荷告警、過負荷跳閘、過負荷啟動風冷、過負荷閉鎖調壓、差流告警：0.00〜99.99S,級差0.01S,誤差不超過±1%;
五、數字化變壓器后備保護裝置功能要求：
1復合電壓保護
a）低電壓、負序電壓整定范圍：0.0〜99.9V,級差0.1V,誤差不超過±5%；
2復壓過流保護
a）復壓過流I、II、III段動作電流整定范圍：0.00〜99.99A,級差0.01A,誤差不超過±5%；
b）時間元件整定范圍:復壓過流I、II、III段tl、t2、t3：0.00-99.99S；級差0.01S,誤差不超過±1%；
c）出口元件整定：出口1、出口2、出口3。
3零序過流保護
a）零序電壓整定范圍：0.0〜99.9V,級差0.1V,誤差不超過±5%；零序過流I、II段整定范圍0.00〜99.99A,級差0.01A,誤差不超過±5%；
b）時間元件整定范圍：零序過流I、II段tl、t2、t3： 0.00〜99.99S,級差0.01S, 誤差不超過±1%;
c）出口元件整定：出口 1、出口 2、出口 3。
4零序過壓保護
a）零序過壓整定范圍：0.0〜99.9V,級差0.1V,誤差不超過±5%；
b）時間兀件整定范圍：零序過壓tl>t2：0.00〜99.99S；級差0.01S,誤差不超過±1%:
c）出口元件整定：出口1、出口2、出口3。
六、數字化線路保護裝置（10kV）功能要求：
1電流保護
a）電流I、II、III段、加速段整定范圍：0.00〜99.99A,級差0.01A,誤差不超過±5%；
反時限整定范圍：0.00〜19.99A,級差0.01A,誤差不超過±5%；
b）時間元件整定范圍：電流I、II段：0.00—9.99S,電流III段：0.00〜29.99S；級差0.01S,誤差不超過±1%;加速段：0.00-9.99S,級差0.01S,誤差不超過±1%;反時限：0.00〜4.99S,級差0.01S,誤差不超過±1%;
2過負荷保護
a）過 ：0.00〜99.99A,級差0.01 A,誤差不超過土5%；
b）過負荷告警時間元件整定范圍：0.00-19.99S,級差0.01S,誤差不超過±1%；過負荷跳閘時間元件整定范圍：0.00〜9.99S,級差0.01S,誤差不超過±1%;
3低頻減載保護
a）頻率定值整定范圍：45.00〜49.99Hz,級差0.01 Hz,誤差不超過±5%；
b）動作時限整定范圍：0.00-9.99S,級差0.01S,誤差不超過±1%；
c）閉鎖電流整定范圍：0.00-99.99A,級差0.01A,誤差不超過±5%；
d）閉鎖電壓整定范圍：0.0〜99.9V,級差0.1V,誤差不超過±5%；
e）滑差頻率整定范圍：0.00〜9.99Hz,級差0.01 Hz,誤差不超過±1%；
4三相一次重合閘
a）重合閘延時整定范圍：0.00〜9.99S,級差0.01S,誤差不超過±1%；
b）重合閘同期角整定范圍：0.00〜39.99°,級差0.01°,誤差不超過±5°；
c）無壓定值整定范圍：0.0-29.9V,級差0.1V,誤差不超過±5%；
5其他保護
a）低電壓定值整定范圍：0.0-89.9V（該電壓為線電壓），級差0.1V,誤差不超過±5%；
b）零序過壓定值整定范圍：100.0〜199.9V（該電壓為線電壓），級差0.1V,誤差不超過±5%；
c）低電壓時限整定范圍：0.00〜29.99S,級差0.01S,誤差不超過±1%:零序過壓時限整定范圍：0.00〜99.99S,級差0.01S,誤差不超過±1%;
七、數字化智能終端參數要求：
結構尺寸：約210mm* 250mm *178mm；
正常工作溫度：-20-60°C；
工作電源：交流220V；允許偏差：-10%~+10%；不大于50W；
額定傳輸延時時間：≤2ms
智能終端適應的跳合閘電流范圍：0.5~4A
智能終端動作時間：≤7ms
至少配置一路數據輸入接口：光纖接口。用于接收電力網信號仿真軟件所傳輸?shù)臄?shù)據。
至少配置一路數據輸出接口：光纖接口。用于與GOOSE網絡連接。
數字化智能組件 參數要求：
結構尺寸：約210mm *250mm * 178mm；
正常工作溫度：-20〜60°C；
工作電源：交流220V；允許偏差：-10%~+10%；不大于50W；
額定傳輸延時時間：≤2ms
智能組件適應的跳合閘電流范圍：0.5-4A
智能組件動作時間：≤7ms
至少配置一路數據輸入接口：光纖接口。用于接收電力網信號仿真軟件所傳輸?shù)臄?shù)據。
至少配置二路數據輸出接口：光纖接口。用于與SV和GOOSE網絡連接。
釆集功能：將互感器輸出的電壓、電流信號合并，輸出同步采樣數據。用于線路、 變壓器和電容器等間隔電氣量的釆集，只發送本間隔的電氣量數據。一般包括三相電壓 Uabc,三相保護電流Iabc、三相測量用電流I、同期電壓UL、零序電壓U0、零序電流 I0 。
組網口：自帶2路光纖以太網，用于通過交換機連接SMV/GOOSE網；
點對點口：配置多路光網口，支持IEC61850-9-2協議；
八、智能網關功能要求：
1、站內通信支持DL/T 860
2、數學運算和邏輯運算
3、信號合并計算
4、支持多種方式對時
5、遠動功能
6、繼電保護故障信息
7、協議轉換
8、在線監測
9、測量數據集中器
10、告警直傳
11、遠程瀏覽
12、源端維護
13、程序化控制。
九、實訓系統可完成的實驗功能:
數字化繼電保護裝置、合并單元、智能終端、通信及網絡設備等設備的原理實驗;
數字化繼電保護裝置、合并單元、智能終端、通信及網絡設備等設備的配置實訓;
數字化繼電保護裝置、合并單元、智能終端、通信及網絡設備等設備的功能調試實訓
數字化繼電保護裝置、合并單元、智能終端、通信及網絡設備等設備的接口、通信規約調試實訓；
三層兩網測試和研究分析:
通信及網絡設備測試和研究分析;
IEC61850規約測試和研究分析；
智能化電網調度實驗；
智能電網故障復現；
各類智能設備的檢修、維護實訓;
智能電網通信技術實驗；
智能電網運行與控制實驗；
智能電網調度控制和仿真分析實驗；
