一、項目概述
流量是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。
雖然各種流量儀表在出廠前都進行了流量標定，建立了流量刻度標尺，但是在實驗室或生產上應用時，工作介質、壓強、溫度等操作條件往往和原來標定時的條件不同。為了精確地使用流量計，則需要在使用之前進行現場校準工作。
本試驗臺主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；運用C#2005和SQL搭建軟件平臺，完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。
二、技術參數
流量范圍：1～10m3/h
壓力：1.6MPa
介質：水
儀表測量精度：0.5級
電源：440V 16A
輸出信號：4～20mA
三、系統組成
實驗系統由水路系統、電子稱重單元、數據采集系統、計算機測量控制系統和被校準流量計等單元組成

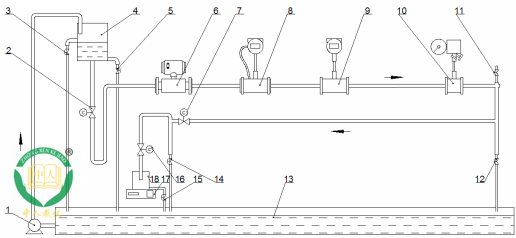

實驗系統示意圖
1. 循環水泵； 2. 總閥； 3. 溢流閥； 4. 高位水箱； 5. 12. 14.15. 排液閥； 6. 電磁流量計；7. 比例調節閥； 8. 渦街流量計； 9. 渦輪流量計； 10. 孔板流量計； 11. 放氣閥； 13. 水槽；16. 電磁閥； 17. 電子秤； 18. 稱量筒。
四、工作原理
（1）打開總閥2，打開循環水泵1，并調節溢流閥3的高度，使高位水箱4中處于一定的水位，調節比例閥7，從而保證水路系統中的水流穩定。
（2）打開稱量筒18的進水閥16和出水閥15，確認出水閥有水流出；
（3）打開排液閥14，同時關閉稱量筒的進水閥16，使水箱中水流盡后，關閉出水閥15，此時除稱量筒外構成一個閉環循環系統；
（4）關閉排液閥14、15，同時打開水箱進水閥16，這時系統構成一個環路；
（5）在計算機上操作，開始檢測，具體軟件操作在軟件部分闡述；
（6）實驗結束，先關閉水泵，放盡稱稱量筒里液體；
（7）調節溢流閥3的高度和調節閥7，調節環路流量，重復以上操作。
實驗系統的溫度、壓力、流量、重量等狀態參數由相應的傳感器或測量儀器獲取。實驗數據的處理由上位計算機專用軟件進行計算和顯示，可顯示實時數據和實時曲線
五、軟件界面
