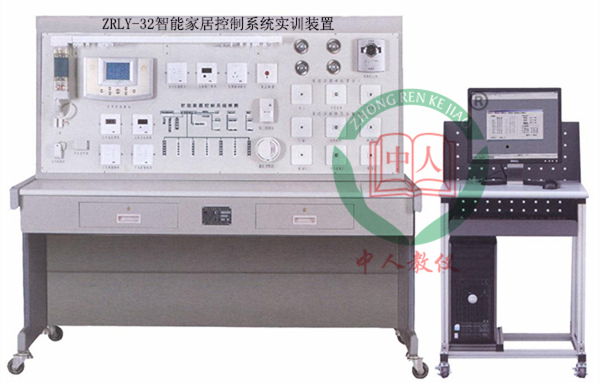

產品名稱：[ZRLY-32智能家居控制系統實訓裝置]
上海中人專業提供ZRLY-32智能家居控制系統實訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRLY-32智能家居控制系統實訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRLY-32智能家居控制系統實訓裝置，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRLY-32智能家居控制系統實訓裝置
ZRLY-32智能家居控制系統實訓裝置
一、系統概述
該系統提供了一個智能家居控制和管理平臺，學生可以在實驗設備上自己動手實現系統的布線、設備安裝、系統調試等功能。系統的組成部件多為模塊化設計，因而學生可根據系統的功能接口模塊自主地構建家居系統的控制回路。

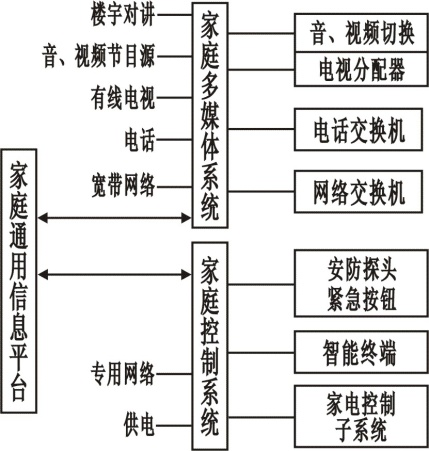

二、結構框圖
三、系統特點
1.實訓系統構建方便靈活
2.部件模塊化設計，可延伸出不同的控制回路
四、技術參數
1.實訓臺工作電源：AC220V±10% 50Hz
2.工作環境：環境溫度-20℃～+45℃ 相對濕度＜85%
3.外形尺寸：1668mm×805mm×1484mm
4.安全保護：具有漏電自動保護裝置
五、實訓項目
(一)基本實訓單元
1.模塊的聯動控制實訓
2.布防和撤防聯動控制實訓
3.報警與燈光聯動實訓
4.燈光場景控制實訓
5.無線遙控家電實訓
6.操作鍵盤控制家電實訓
7.家電定時控制實訓
(二)擴展實訓單元
1.電話布、撤防實訓
2.電話控制家電實訓
3.電話遠程報警實訓
4.遠程監控實訓
六、基本配置
1.控制屏（鐵質雙層亞光密紋噴塑結構）
交流電源：單相220V 50Hz，帶有過流保護裝置。
2.實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，分別用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
3.系統控制主板
技術參數：
報警輸入：8路S1～S8，EOL(平衡電阻4.7kΩ)，線路電阻＜30Ω；
狀態指示：15個(探頭/防區指示燈LED1--LED8、ApBus、ApNet、Setup、Security、LOW、Power、TEL)；
報警輸出：2路(繼電器，3A，120VAC/3A，24VDC)，正常開；
防拆輸入：1路(SW3)，正常閉；
ApBus接口：2路(ApBus(BK)：有備用電；ApBus：沒有備用電)
直流輸出：2路(12V(BK)：有備用電；12V沒有備用電)
ApNET接口：1個(ApNET)；
鍵盤接口：4個(Panel1、Panel2、Panel3、Panel4)；
電話接口：1路進(Line In)，1路接電話(Telephone)；
擴展板口：2個；(EXTEND PORT1/PORT2)
工作電壓范圍：直流9.5～15V（13V最佳）
正常工作電流：≤200mA(中心)
4.系統控制鍵盤
系統控制鍵盤內部集成了家庭安全控制和報警、電話接口、小區專用網絡（ApNnet）接口、操作鍵盤及語音模塊等。
技術參數：
燈光電器遙控
在家/離家設定
監視范圍：8防區
預設報警電話號碼：6組（24位/組）
預設報警尋呼號碼：6組（24位/組）
內置麥克風（用于對講、留言及監聽）
易用緊急按鈕：3 個（警訊/火災/求救）
警報信號：語音
工作電壓：DC12V
通過系統控制鍵盤可以實現安防管理、信息資訊、家電控制、定時控制和設置系統參數。
5.燈光控制模塊
燈光控制模塊是與ApBus總線兼容使用的五鍵調光模塊，可以接兩組燈具，一組可以調光，另一組為不可調光，用戶可給每組燈賦予一個恰當?shù)拿Q。其上面有五個可編程的輕觸式按鈕，即指用戶可定義每一個按鈕的操作功能。它能與ApBus兼容產品構成雙聯，三聯等多聯控制功能。
通過對燈光控制模塊進行設定，可完成被控?zé)舻拈_啟/關閉、調亮/調暗、定時開/定時關、漸亮/漸暗、定時漸亮/定時漸暗、本地控制、無線遙控器控制、多聯控制。
技術參數：
額定功率輸出（開關）：300W（1路）
額定功率輸出（調光）：300W（1路）
電子調光級數：256級
輸入電壓：220V/50Hz
ApBus 接口：12VDC/24VDC/40mA
6.電源插座模塊
電源插座模塊是ApBus總線兼容使用的智能二孔/三孔插座模塊。它本身具有普通的插座功能，通過編程賦予它一個名稱后，可通過鍵盤、無線遙控器操作來控制它的接通和斷開。電控模塊的面板上的手動開關按鈕具有本地手動控制功能。
通過對電源插座模塊進行設定，可完成對被控負載的接通/短開、鎖定/解鎖（本地開關）、多聯控制、本地控制、無線遙控等功能。
技術參數：
額定輸出電流：10A
額定工作電壓：220V/50Hz
電流通斷能力：10A（阻性負載）
ApBus 接口：12VDC/24VDC/20mA
外觀：二孔/三孔插座（2路）
7.空調控制模塊
ApBus總線紅外遙控模塊，可以通過紅外學習器，接受空調、影音設備的紅外控制指令，它有別于一般遙控器的地方，是它能配合ApBus智能家居控制系統，實現對紅外遙控家用電器的遠程控制，而且易于安裝。
紅外遙控模塊背面有ApBus輸入接口、空調狀態輸入接口(兩個兩位接線端子)和一個空調狀態輸入選擇接口的兩位單排插座，其中空調狀態輸入接口接空調狀態反饋信號(無極性開關信號)。空調狀態輸入選擇接口(無極性開關信號)是空調狀態反饋信號的控制開關，空調狀態輸入選擇接口短路時，空調狀態反饋信號對本機有效；空調狀態輸入選擇接口斷路時，空調狀態反饋信號對本機無效。
技術參數：
APBUS輸入電壓：12V
第一路開關狀態反饋允許：１個
靜態工作電流：55mA
工作環境溫度：-10℃～+70℃
存儲環境溫度：-20℃～+80℃
最大遙控距離：＞8米
紅外線波長：950nm
紅外線入射角度：30℃
紅外控制回路：3路(IR102 ：僅1路)
8.窗簾控制模塊
窗簾控制模塊是ApBus總線兼容使用的模塊。它本身具有控制電動窗簾的打開與閉合的功能，而且通過手動按鍵可隨意調節窗簾的閉合尺度；通過系統編程后，還可通過與ApBus兼容的遙控器發送指令對窗簾進行無線遙控。
技術參數：
額定電壓：220VAC
總額定輸出功率：600W
ApBus接口：12VDC/24VDC/40mA
9.電腦接口模塊
電腦接口模塊是ApBus總線及計算機串口通訊的連接器。通過它，ApBus總線可與計算機作雙向的通訊。系統編程軟件，可以通過電腦接口模塊對系統上的模塊作參數設定、操作編程，更改各樣家電控制模式及安防配置。
功能說明：
(1)接到電腦作ApBus系統編程及家居控制使用
(2)通過軟件把電腦傳輸過來的信號發送到APBUS系統上，同時也把ApBus傳輸過來的信號發送到電腦上
(3)LED狀態指示說明
綠色燈亮：正常工作
閃綠色燈：發送數據包到ApBus或者接收ApBus數據包成功
閃紅色燈：表示發送數據包或者接收數據包受到?jīng)_撞或者失敗
技術參數：
ApBus接口：12VDC/24VDC/32mA
工作環境溫度：-10℃～+70℃
存儲環境溫度：-20℃～+80℃
ApBus通訊速率：10kbit/s
PC 串口設定：9600 Baud Rate，8bit
10.無線接收模塊
無線接收模塊是與ApBus總線兼容使用的無線控制接收模塊，它使用了超外差接收方式及SAW諧振電路，具有抗干擾強及穩定良好特性。通過設定記錄ApBus專用或兼容的遙控器的地址碼后，則ApBus專用或兼容的遙控器可通過RC101無線接收模塊來對接到ApBus系統，進行設備或燈光控制。它具有四路ID轉換功能，每路接收八個無線遙控器，最多可以接收到32個ApBus專用或兼容的遙控器的控制。
技術參數：
面板按鍵：1個
ApBus 接口：12VDC/25mA或24VDC/25mA
接收頻率：315MHz或433.92MHz
接收靈敏：-95mWdB
接收方式：超外差式接收
編碼制式：24 Bit Address + 16 Bit Code
安裝：入墻式安裝
11.簡易遙控器
ApBus簡易遙控器可用于控制家中大部份或所有影音器材，按鍵具有夜視功能，它有別于一般遙控器的地方，在于它還可以遙控家中的燈光及電器，無需接線。
12.彩色門口機
彩色門口機不屬于ApBus總線上的設備，它直接和系統顯示設備控制鍵盤相連，雙向語音通道，CCD攝像頭具有夜晚紅外補償功能，工作電源為DC12V，面板安裝。
