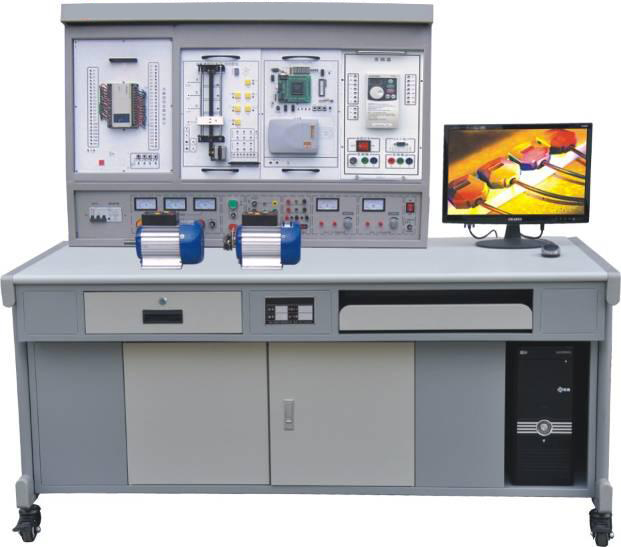

參考圖片
一、概述
本裝置集變頻控制、PLC編程邏輯控制器、變頻器、觸摸屏通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物與于一體，綜合性強、功能齊全。
PLC部分可直觀地進行基本指令訓練，多個應用廣泛的PLC實際應用模擬和實物控制訓練，同時也為了高層次的設計開發實驗實訓提供良好的條件：為了結合教學要求，設計過程參考國內多種教材，從中精選最具典型性的實訓項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制項目訓練。變頻器選用應用廣泛的三菱FR-D720變頻器，帶有R485通信接口，可完成變頻調速技術課程的相關教學實訓。
二、特點
1．裝置采用組件多結構 更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2．雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3．PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4．采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5．組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
三、裝置構成
（一）PLC部分
1．PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置
2．PLC可編程控制器實訓裝置
|
1）PLC001 交通信號燈PLC自動控制 4）PLC004 四層電梯的PLC自動控制
5）PLC005 加工中心刀具庫選擇控制 8）PLC008 步進電機的PLC控制 9）PLC009模擬電視發射塔 10）PLC010自動送料裝車系統 |
11）PLC011自動售貨機 13）PLC013水塔自動供水系統 14）PLC014郵件自動分揀系統 15）PLC015自動洗衣機系統 16）PLC016電鍍系統 17）PLC017繼電器控制（一） 18）三相鼠籠電動機 19）基礎實驗裝置
|
3．PLC可編程控制器操作桌
▲4．工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
5．PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
（二）頻率調速部分：配備三菱FR-D720變頻器及相關接口附件。
（三）電機導軌及光電編碼器一套
（四）三相異步電動機180W 1臺
四、技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
品牌、型號：三菱FX1N 40–40mR（輸入24點，輸出16點）。
4、重量：100Kg
5、外形尺寸：168×75×150 cm3
五、基本實驗項目
（一）PLC部分
|
1）與、或、非邏輯功能測試 3）跳轉、分支功能訓練 5）數據處理功能訓練 7）交通信號燈PLC自動控制 9）LED數碼官顯示PLC自動控制 11）加工中心刀具庫選擇控制 13）電機的自動控制 15）模擬電視發射塔實驗 17）自動售貨機 19）水塔自動供水控制系統 21）自動洗衣機控制系統模擬訓練 |
2）定時器、計數器功能測試 4）移位寄存器測試 6）微分、位操作測試 8）攪拌器的PLC自動控制 10）四層電梯的PLC自動控制 12）藝術彩燈造型的PLC控制 14）步進電機的PLC控制 16）自動送料裝車系統控制 18）自動成型訓練 20）郵件自動分揀 22）電鍍過程控制 |
23）三相鼠籠式異步電動機點動控制和自鎖控制
24）三相鼠籠式異步電動機聯動正反轉控制
25）三相鼠籠式異步電動機帶延時正反轉控制
26）三相鼠籠式異步電動機Y/△轉換起動控制
27）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
（二）PLC、變頻調速、觸摸屏綜合部分：
|
1、變頻器功能參數設置與操作
4、變頻器控制電機正反轉 7、基于外部模擬量（電壓/電流）控制方式的變頻調速 8、瞬時停電啟動控制 9、PID變頻調速控制 |
10、PLC控制變頻器外部端子的電機正反轉 11、PLC控制變頻器外部端子的電機運行時間控制 12、基于PLC數字量控制方式的多段調速 13、基于PLC數字量控制變頻開環調速 14、基于PLC通信方式的的變頻器開環調速 15、變頻器恒壓供水系統的模擬 16.基于觸摸屏控制方式的基本指令編程練習 17.基于觸摸屏控制方式的LED控制 18.PLC、觸摸屏與變頻器通信控制 |
