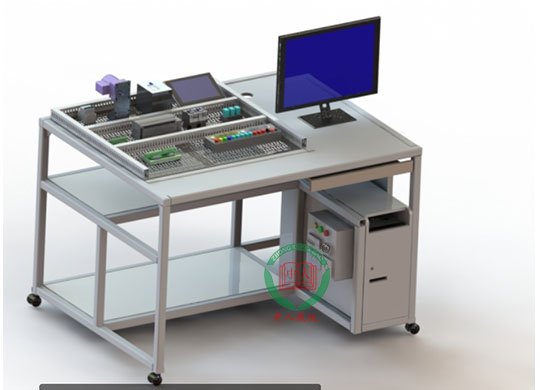

參考圖片
一、概述
設備由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。
二、設備技術指標
1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；
2.設備的材料：鈑金、木柜結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線 ；
2)固定交流輸出：三相五線 380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組
4.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA，帶電源指示。
三、設備結構功能
設備由實訓屏（內置電源）、實訓桌、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；網孔板一塊；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。
四、設備可完成的典型實訓項目舉例
1.白熾燈開關單控
2.日光燈雙控
3.電能表連接
4.電動機點動與連續轉動電路連接實訓；
5.按鈕聯鎖的電動機正、反轉電路連接實訓；
6.接觸器聯鎖的電動機正、反轉電路連接實訓；
7.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
8.按鈕切換的Y－△啟動控制電路的連接實訓；
五、設備的配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
實訓桌及電源控制臺 |
臺 |
1 |
外形尺寸：1200mm×850mm×1000mm（±10mm）； 材 料：鋼結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； |
|
2 |
電氣元件 |
套 |
1 |
配套 |
|
3 |
實訓電機 |
臺 |
1 |
三相異步電動機 （380V，單速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y |
|
4 |
實訓用線 |
套 |
1 |
|
|
5 |
網孔板 |
塊 |
1 |
用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； |
|
6 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
7 |
學生凳 |
張 |
1 |
鋼木方凳 |
