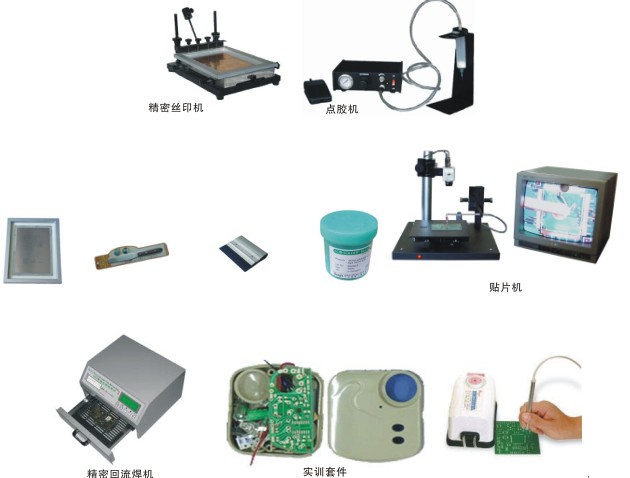

JD-SYJ手動高精度絲網印刷機

1、最大有效分配面積：440×320mm

2、分配精度：±0.2mm，框架

3、X軸最大可調距離：20mm，

4、工作臺Y軸最大可調距離：30mm

5、框架θ角最大可調距離：±20°

6、框架與工作臺之間可調距離：0～10mm

7、外形尺寸：450mm×600mm×240mm

1

JD-GD刮刀

不銹鋼+合金鋁材料 SUS#，100mm長度，刮片有刃性，壽命使用長

5

JD-892A手動高精度點膠機

可手動輕觸控制，由定時器控制每次滴膠時間，定時、定量出膠水，確保每次滴膠一致;可滴膠液體或料，有紅膠、黃膠、環氧樹脂、錫漿、矽膠、助焊劑等;調節氣壓，選擇適當的時間和針咀，便于改變每次滴膠量和滴膠時間，適合不同需要;微型腳踏控制板;多種規格的塑膠咀適合不同需要。

自動定時：0.01s～30s

重復準確性：±0.5%

外型尺寸：235x165x60(mm)

輸入電壓：220～240V 50Hz AC

內部電壓：24V DC

最小滴膠量：0.01ml

輸入氣壓：2.5～7 bar (35～100psi)

消耗功率：<15W

配套氣泵：JD-QB 1臺  1、功率：1.1KW，2、氣壓：8kg/cm2，3、儲氣量：12升，4、出氣量：60L/min，5、電源：220V/50Hz

1

含氣泵一臺

JD12000真空吸筆

有防靜電功能

電源：220V，50Hz

外型尺寸：180×90×70（mm）

整機重量：＜1Kg；氣流通道：2

自帶膜片式氣泵，雙人型使用

配置：兩根吸筆，吸盤及吸管2根

2

JD-TPJ手動高精度貼片機

特點：

隨著電子封裝產業的高速發展，芯片的存儲量越來越大，引腳越來越多，引腳間距越來越小，用戶在貼片焊接過程中，原有的手工貼裝方式已無法滿足要求。貼片臺是一款精密IC貼裝設備，良好的視覺效果，精密的位移裝置，無需編程，簡單的操作過程即可完成準確貼裝。

技術參數：

1、貼片速度： 300～600粒/小時

2、配有真空裝置，不需包接氣源；

3、工作臺面：220X220mm

4、XY向調節范圍40mm，Z向移動范圍80mm

5、旋轉角度可調節正負30度

6、內置減壓裝置，操作快速靈活。

1

JD-300A無鉛回流焊機

輸入電源：AC220V/50～60HZ

峰值功率：3.5kW；

紅外線輻射和熱風混合加熱方式

操作系統：中英文雙語操作系統

工作模式：自動回焊模式、可調恒溫維修模式

溫度曲線段：預熱段、加熱段、焊接段、保溫段、冷卻段等共五段

預熱段溫度設置范圍和時間：70～150℃、

時間：0～5Min

加熱段溫度設置范圍和時間：預熱溫度～250℃

時間：0～5Min

焊接段溫度設置范圍和時間：加熱溫度～280℃

時間：0～30S

保溫段溫度設置范圍和時間：

焊接溫度～（0～50℃）

有效焊接面積：300×300mm

外形尺寸：420×380×250mm

1臺

JD-HG焊錫膏

含量為63/37，25Um，500g/瓶

10

JD-HWX冰箱

總有效容積:48L耗電量：kWh/24h，0.5KW/24H,總重量：20kg,顏色：純白色, 溫度可調,壓縮機恒溫保溫室0-10度。

1

JD-TP(SMT)工藝掛圖

1、尺寸：1200×800mm，彩色噴繪；

2、塑框鑲邊，內容介紹SMT表面貼裝技術工藝及制作流程。

1套

JD-JC（SMT）SMT

實訓教學資源

SMT視頻教學資源及相關學習資料，軟件CD

1套

JD-FM微型貼片實訓產品套件

微型貼片收音機套件，JD-FM，用于貼片實訓用,含教材制作資料及原理圖，以及電子檔資料

100套

JD-GW（FM）微型貼片實訓配套鋼網

用于FM專用配套使用, FM收音機模板JD-GW：370X470㎜標準中號模板，不銹鋼材料

1套

JD-JBD焊膏專用攪拌刀

不銹鋼材料 SUS#，100mm長度，刮片有刃性，壽命使用長

1把
