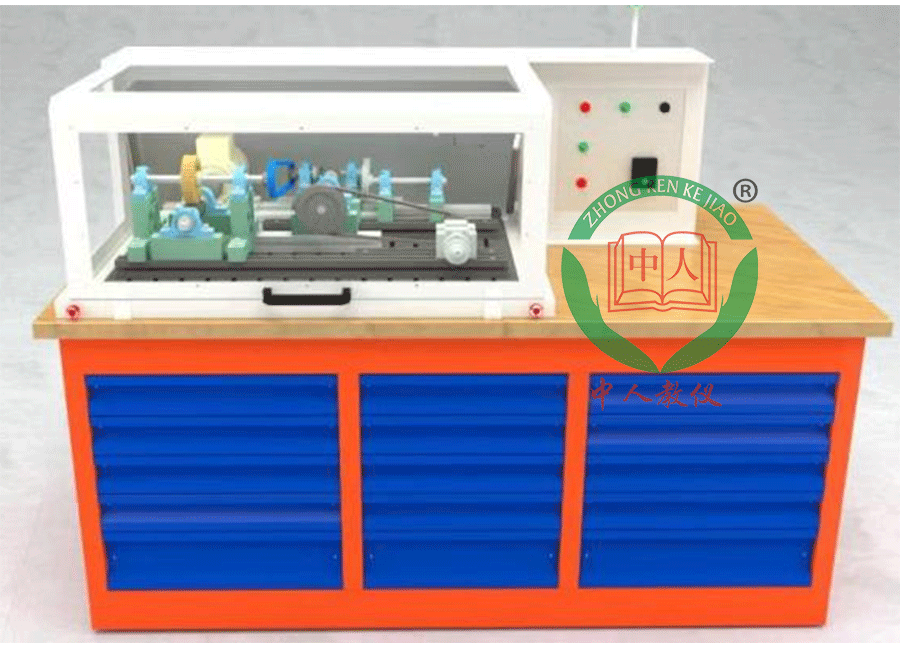

ZRJX-CZT機械傳動裝調實訓平臺

序號

名稱

數量

技術規格

1

軸

≥2根

尺寸≥φ20mm×225mm

2

軸

≥3根

尺寸≥φ20mm×350mm

3

梅花聯軸器

≥1個

軸孔≥φ20/φ20

4

梅花聯軸器

≥1個

軸孔≥φ20/φ14

5

剛性聯軸器

≥1個

軸孔≥φ20/φ14

6

凸緣聯軸器

≥1個

軸孔≥φ20/φ14

7

彈性套柱銷聯軸器

≥1個

軸孔≥φ20/φ14

8

彈性柱銷聯軸器

≥1個

軸孔≥φ20/φ14

9

膜片聯軸器

≥1個

軸孔≥φ20/φ14

10

軸承座

≥10個

自動調心

11

電機安裝座

≥1個

尺寸≥120mm×220mm×20mm

12

電機安裝座

≥1個

尺寸≥250mm×160mm×18mm

13

電機安裝座

≥1個

尺寸≥250mm×160mm×20mm

14

軸承座安裝座

≥10個

尺寸≥170mm×57mm×40mm

15

軸承座安裝座

≥2個

尺寸≥270mm×136.5mm×40mm

16

測量調整零件

≥1套

強磁性等高塊≥2個；表座墊塊≥1個；墊塊固定座≥1個；直線導軌≥1副（含滑塊）

序號

名稱

數量

技術規格

1

槽V型皮帶輪

≥1個

D≥80，孔徑≥14mm

2

槽V型皮帶輪

≥1個

D≥80，孔徑≥20mm

3

槽V型皮帶輪

≥1個

D≥100，孔徑≥20mm

4

槽V型皮帶輪

≥1個

D≥125，孔徑≥20mm

5

寶塔雙V型皮帶輪

≥2個

D≥90-D55，孔徑≥20mm

6

雙V型皮帶輪

≥1個

D≥90，孔徑≥20mm

7

雙V型皮帶輪

≥1個

D≥125，孔徑≥20mm

8

可調V型皮帶輪

≥1個

孔徑≥20mm

9

同步帶輪

≥1個

24齒，T型，孔徑≥14mm

10

同步帶輪

≥2個

24齒，T型，孔徑≥20mm

11

錐套式同步帶輪

≥1個

24齒，圓弧齒，孔徑≥20mm

12

錐套式同步帶輪

≥1個

30齒，圓弧齒，孔徑≥20mm

13

張緊輥

≥1個

尺寸≥125mm×80mm×115mm

14

皮帶

≥1套

其中齒形帶≥1條，同步帶≥1條，V帶≥4條

序號

名稱

數量

技術規格

1

單排鏈輪

≥1個

08B-15，孔徑≥14mm

2

單排鏈輪

≥1個

08B-15，孔徑≥20mm

3

單排鏈輪

≥1個

08B-15，孔徑≥20mm

4

單排鏈輪（惰輪）

≥1個

08B-15，孔徑≥10mm

5

雙排鏈輪（惰輪）

≥1個

08B-15，孔徑≥10mm

6

單排鏈輪

≥1個

08B-20，孔徑≥20mm

7

單排鏈輪

≥1個

08B-25，孔徑≥20mm

8

錐套式雙排鏈輪

≥1個

08B-17，孔徑20mm

9

錐套式雙排鏈輪

≥1個

08B-20，孔徑≥20mm

10

單排鏈條

≥2條

08B，每根≥120節

11

雙排鏈條

≥1條

08B，每根≥120節

12

鏈扣

≥1套

08B，單排鏈扣≥5個，雙排鏈扣≥5個，共≥10個

13

張緊鏈輪組

≥1套

尺寸≥110mm×160mm×125mm

14

扭力限制器鏈輪

≥1個

配單排鏈輪

15

單向單排鏈輪

≥1個

孔徑≥20mm

1

直齒圓柱齒輪

≥1個

M=1.5；Z=48，孔徑≥20mm

2

直齒圓柱齒輪

≥1個

M=1.5；Z=60，孔徑≥20mm

3

直齒圓柱齒輪

≥1個

M=2；Z=30，孔徑≥14mm

4

直齒圓柱齒輪

≥1個

M=2；Z=30，孔徑≥20mm

5

直齒圓柱齒輪

≥1個

M=2；Z=40，孔徑≥20mm

6

直齒圓柱齒輪

≥1個

M=2；Z=50，孔徑≥20mm

7

直齒圓柱齒輪

≥1個

M=2；Z=60，孔徑≥20mm

8

蝸桿

≥1個

M=2.5，孔徑≥20 mm

9

蝸輪

≥1個

M=2.5；Z=46，孔徑≥20mm

10

斜齒輪

≥2個

M=2；Z=30，孔徑≥20mm，右旋

11

斜齒輪

≥1個

M=2；Z=30，孔徑≥20mm，左旋

12

錐齒輪

≥2個

M=2；Z=30，孔徑≥20mm

13

軸環

≥8個

開型 NR≥20

1

泵應用模塊

≥1套

外型尺寸≥200×96×75mm

2

齒輪箱模塊

≥1套

外型尺寸≥140×77×96mm

3

輪轂應用模塊

≥1套

外型尺寸≥92×125×120mm

1

三爪卡盤

≥1個

自定調心

2

主軸底板

≥1塊

外形尺寸≥210mm×180mm×20mm

3

主軸

≥1個

外形尺寸≥φ80mm×250mm

4

調整塊

≥4個

外形尺寸≥50mm×26mm×15mm

5

檢驗芯棒

≥1根

外形尺寸≥φ20mm×90mm

6

滾珠絲杠副

≥1副

公稱直徑≥φ25，導程≥5mm

7

直線導軌副

≥1副

上銀，長度≥220mm，配備≥1個滑塊

8

軸承座一

≥1個

內孔直徑≥φ25

9

軸承座二

≥1個

內孔直徑≥φ25

10

軸承座三

≥1個

內孔直徑≥φ20

11

軸承座四

≥1個

內孔直徑≥φ20

12

T1壓塊

≥5個

粉末合金，外形尺寸≥20mm×16mm×9.4mm

13

進給軸底板

≥1塊

外形尺寸≥310mm×220mm×20mm

14

滑動板

≥1塊

外形尺寸≥210mm×80mm×12mm

15

調整塊

≥4個

外形尺寸≥50mm×26mm×15mm

16

刀具座

≥1個

外形尺寸≥100mm×40mm×70mm，中心高≥45mm，孔徑≥φ25mm

17

數控鉆夾桿

≥1個

圓桿≥φ25，雙扁型

18

彈簧夾頭

≥1套

外徑≥20mm
