產品名稱：[ZRXNYDC-05動力電池組及BMS管理系統實驗箱]

---

上海中人專業提供ZRXNYDC-05動力電池組及BMS管理系統實驗箱,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYDC-05動力電池組及BMS管理系統實驗箱，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYDC-05動力電池組及BMS管理系統實驗箱，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRXNYDC-05動力電池組及BMS管理系統實驗箱

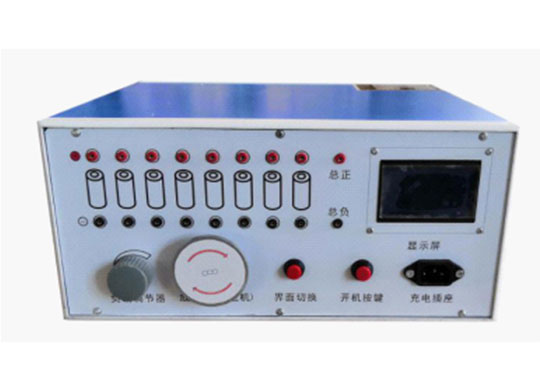

ZRXNYDC-05動力電池組及BMS管理系統實驗箱

一.產品簡介

  該設備采用電池及其管理BMS系統實物為基礎，展示電池及其管理BMS系統的組成結構和工作過程。部件采用比例縮小化仿真部件與真實部件，制作而成的電池及其管理BMS系統實驗箱。箱體外安裝精致不銹鋼提手，方便攜帶與開展教學。

二.功能特點

1.真實可運行的電池及其管理BMS系統，展示電池及其管理BMS系統的組成結構。

2.操縱開關等，可真實演示電池及其管理BMS系統的工作過程。

3.面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析控制系統的工作原理。

4.面板上安裝有檢測端子，可直接在面板上檢測系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.箱體部分采用4mm鋁塑板結構，外形美觀。

6.工作采用普通220V交流電源。

三.技術規格

實驗箱外形：480mm*350mm*150mm (長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

機箱：4mm鋁塑板結構；

外箱提手：4201-140鋼

四.實訓實驗項目

1.新能源動力電池包（BMS）控制原理認知。

2.新能源動力電池包（BMS）主要零部件功能認知。

3.新能源動力電池包（BMS）各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。

4.BMS如何采集動力電池組壓差，并控制充電和放電過程實訓實驗。

5.BMS如何采集動力電池組溫差，并控制充電和放電過程實訓實驗。

6.新能源動力電池包（BMS）故障分析與診斷。

五.基本配置

檢測控制面板（裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板：370*330*4mm）、電源開關、模擬開關、箱體（400×360×100mm長×寬×高)、電池管理BMS系統（帶APP，帶彩屏2.3*9.3cm）、鋰電池（18650，3.7v2000mah,8串)、電源保護裝置、線束、充電裝置、放電裝置、上位機軟件、設備操作說明書。

原文網址：http://www.hxshiguan.com/proshow.asp?ID=1793

---

尊敬的用戶： 如果您對我們的ZRXNYDC-05動力電池組及BMS管理系統實驗箱比較滿意，想要建設與ZRXNYDC-05動力電池組及BMS管理系統實驗箱相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRXNYDC-05動力電池組及BMS管理系統實驗箱。
售后：我們承諾在質保期內，若ZRXNYDC-05動力電池組及BMS管理系統實驗箱出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRXNYDC-05動力電池組及BMS管理系統實驗箱故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRXNYDC-05動力電池組及BMS管理系統實驗箱零部件僅收成本費的。

---
