ZRJCS-IIIC型檢測與轉換技術實驗臺

(配12種傳感器)

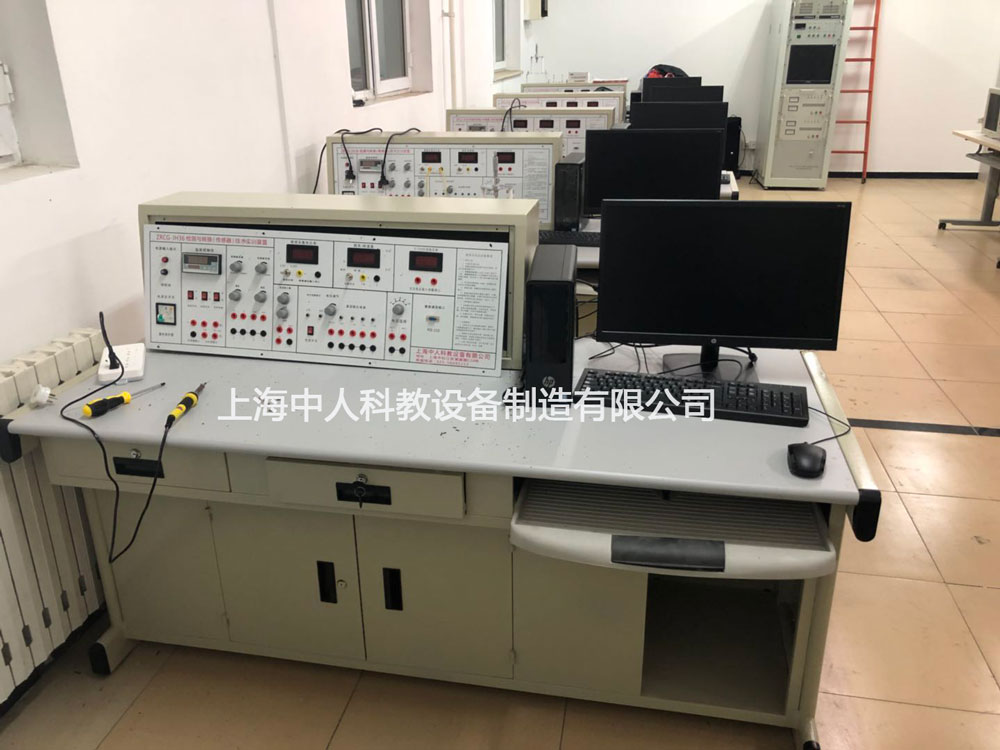

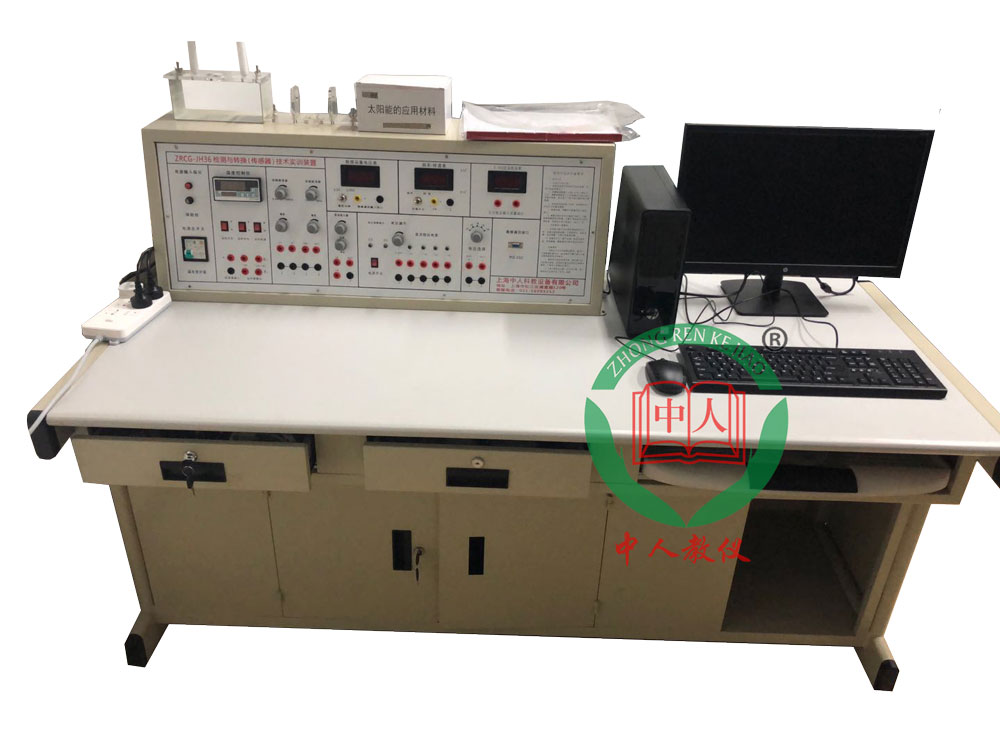

參考圖片

本裝置采用模擬的傳感器、變換器、調節器、控制單元、執行機構等部件進行實訓的創新、開放的實驗實訓系統。它可以使學生在校期間就了解并認識現代化生產中測試與控制的實際情況，通過理論學習和實際組裝、開發設計，掌握傳感器測量與控制技術各方面的應用技術，并具有初步的測控系統概念。 本實驗實訓平臺主要通過學生自己動手，暴露問題，解決問題，學到更多的實踐知識，開拓思維，提高學生動手能力和實際操作能力，讓學生畢業前就可以直接面對生產實踐中的檢測控制系統，縮短以往學生畢業動手能力弱的缺陷，以適應現代工業發展對測控類人才的需求。

檢測與轉換（傳感器）技術實訓裝置是本公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。

技術參數：

1、輸入電源：AC220V±5%  50±1Hz

2、額定電流：≤5A

3、直流電源：±5V   ±15V

4、穩壓系數：±1%

5、電壓紋波：≤10mV

6、非線性誤差：≤5%

7、測量精度：≤1%

8、功    耗：100VA

9、輸出電流：1A

10、相對溫度：-5℃～40℃

11、相對濕度：＜85%（25℃）

12、實驗臺規格外形尺寸：1600×750×1100mm

主控臺功能：

1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。

2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。

3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可

調，最大輸出電流：0.5A（有效值0.4KHz）。

4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直

流放大器。

5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%

6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。

7、溫度表：0-150℃度，精度1%。

8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。

9、機械式壓力表：0-40Kpa，精度2%。

10、手動氣壓源：0-40Kpa。

三源部分：

1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。

2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。

3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。

數據采集卡及處理軟件：

數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

配套教材1本（全室一套）：為了便于教學，投標時必須提供以所投標設備為載體編寫的具有CIP核字號及ISBN書號可供查詢的正版教材樣本一套；該教材必須是以所投標設備為載體，以“傳感器與檢測技術實驗臺（及其配套產品）”作為教學用機。有利于組織一體化教學，真正實現“做中學、做中教”，達到更理想的教學效果設備配套教材。

三、傳感器技術指標：

三、實驗內容：

1：電阻式傳感器的單臂性能實驗

2：電阻式傳感器的半橋性能實驗

3：電阻式傳感器的全橋性能實驗

4：單臂、半橋、全橋性能實驗

*5：電阻式傳感器的震動實驗

*6：電阻式傳感器的電子秤實驗

7：變面積式電容傳感器特性實驗

8：差動式電容傳感器特性實驗

*9：電容傳感器的震動實驗

*10：電容傳感器的電子秤實驗

11：差動變壓器的特性實驗

12：自感式差動變壓器的特性實驗

*13：差動變壓器的震動實驗

*14：差動變壓器的電子秤實驗

15：光電式傳感器的轉速測量實驗

16：光電式傳感器的旋轉方向測量實驗

17：接近式霍爾傳感器實驗

18：霍爾傳感器的轉速測量實驗

19：渦流傳感器的位移特性實驗

20：被測體材質對渦流傳感器特性的影響實驗

*21：渦流式傳感器的震動實驗

22：渦流式傳感器的轉速測量實驗

23：溫度傳感器及溫度控制實驗（AD590）

24：磁電式傳感器的特性實驗

25：磁電式傳感器轉速測量實驗

*26：磁電式傳感器的應用實驗

27：壓電加速度式傳感器的特性實驗

28：光纖傳感器的位移特性實驗

29：光纖傳感器的振動實驗

30：光纖傳感器的轉速測量實驗

31：壓阻式轉壓力傳感器的特性實驗

*32：壓阻式傳感器的差壓測量

33：超聲波傳感器的位移特性實驗

*34：超聲波傳感器的應用實驗

備注：帶^*號實驗為思考實驗
