產品名稱：[ZRSYX-DJP單片機及組態實驗箱]
上海中人專業提供ZRSYX-DJP單片機及組態實驗箱,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRSYX-DJP單片機及組態實驗箱，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRSYX-DJP單片機及組態實驗箱，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRSYX-DJP單片機及組態實驗箱
ZRSYX-DJP單片機及組態實驗箱

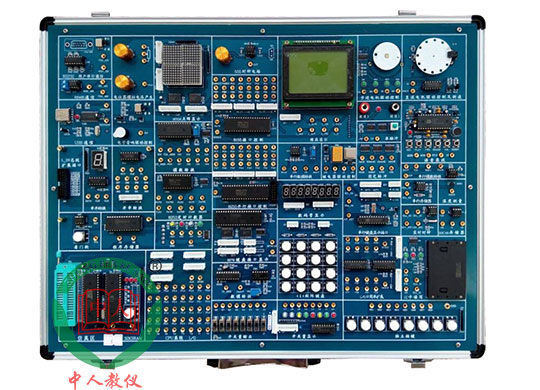

參考圖片
一、適用專業
適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。
二、系統簡述
1）是國內首款將MCGS工業組態軟件應用于單片機控制系統中，直觀形象地展示實際自動控制工業場景。平臺主要用于學習51/52系列單片機基礎應用技術和綜合應用技術，包含有單片機原理、各類控制技術、各種數據通信技術、系統設計技術。向用戶提供眾多外圍器件和設備接口，可使用戶快速掌握單片機原理及其實用接口技術，充分了解和掌握當今單片機領域流行的各種外設器件應用。
2）具有二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有自檢管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成自檢實驗。
3）實驗電路單元獨立開放，如開放式鍵盤，開放式顯示器，開放式串口等，為適應多種方式的實驗提供可能。
4)系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統，以便用戶進行二次開發使用。
三、系統硬件組成
1、 計算機(用戶自備）
2、 應用型單片機平臺系統
3、 基于KEIL C51 單片機仿真器，RS232/USB通信方式。
4、 在線下載式單片機STC89C52或AT89S52。
四、詳細技術指標
1、基礎接口電路
1）多路定時計數器8253A接口電路。
2）可編程并行輸入/輸出接口8255。
3）可編程并行輸入/輸出接口8155。
4）可編程鍵盤顯示接口8279
5）單片機系統簡單I/O口擴展電路74LS273/74LS244。
6）看門狗電路MAX813
2、人機接口電路
1）8位LED發光管輸出顯示(可模擬十字交通燈）
2）8位開關量輸出模塊。
3）8個獨立的LED數碼管。
4）4×4矩陣鍵盤電路，8個查詢式鍵盤。
5）16×16點陣LED模塊，由4個8*8點陣和驅動電路組成。
6）12864 LCD圖形、中文、字符顯示模塊，自帶控制器。
7）兩路帶消抖±單脈沖產生電路。
8）1HZ-1MHZ分8路輸出固定脈沖發生。
9）555時基應用電路。
3、外設執行部件
1）5V繼電器控制、音樂發生器電路。
2）步進電機20BY及直流電機驅動與控制電路，帶光電或霍爾測速電路，實現直流電
機的閉環控制。
3）揚聲器和蜂鳴器驅動電路。
4、通信接口電路
1）USB(CH375)通信模塊 ,支持HOST /SLAVE模式。
2）RS232/RS485接口應用和電平轉換電路。
4）I2C串行實時日歷/時鐘PCF8563。
5）I2C串行鍵盤顯示控制器Zlg7290。
5、存儲器電路
1）32K靜態SRAM ,64KEPROM。
2）串行存儲器93C64讀寫電路。
3）I2C串行存儲器24C02應用電路。
4）IC卡讀寫模塊電路。
6、數據轉換
1）單路8位數字模擬轉換接口DAC0832。
2）8路8位模擬/數字轉換接口ADC0809。
3）串行8位A/D 轉換電路TLC549及其相關電路
4）串行10位D/A 轉換電路TLC5615及其相關電路
5）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。
6）數字溫度傳感器DS18B20，用于環境溫度檢測。
7）串并轉換74LS164和并串轉換74LS165應用電路。
8) 紅外收發模塊
9）配熱敏電阻、光敏電阻
7、單片機仿真器和在線下載器
1）51單片機仿真器：配備KEIL C51單片機仿真器，采用仿真芯片＋監控芯片＋USB 芯片結構，無限制真實仿真（32 個 IO、串口、T2 可完全單步仿真），真實仿真 32 條 IO 腳，包括任意使用 P30 和 P31 口。在仿真狀態下仿真芯片被完全凍結，可以 100%重現 CPU 所有特性，即總線 I/O 口。
2）軟件支持匯編、C51 語言編譯、調試調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容，支持夭折功能，可仿真各種 51 指令兼容單片機，如ATMEL、INTEL、SST、ST 等。
3）KEIL C51仿真器內部帶有32KB的FLASH，用于用戶程序下載；能夠實現STC單片機的0-64KBFLASH的ISP下載編程功能。設計有在線下載電路，可在線下載單片機STC89C52或AT89S52。
4）下載仿真通訊最高速度達到 115200BPS。
5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有自檢管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成自檢實驗。
8、總線擴展接口和創新模塊
主板上留有L_DV總線擴展接口，可以選擇配置（需另配）各種創新模塊。如CAN總線應用電路、以太網絡通信應用電路、壓力測量、2.4G無線通信、光柱顯示、8×8雙色點陣、GPS通信、非接觸式IC卡讀寫電路和綜合傳感器模塊等,可無限擴展。
9、工作電源
+5V/2.5A；+12V/1 A；-12V/1A。+5V主電源帶過壓、欠壓、過流和電路保護功能并可自動回復。
10、多功能測試儀
顯示采用4.3寸4/3 TFT彩色液晶，可進行觸摸控制，中文界面；具有雙通道、DDS信號源。
五、系統軟件
1、WINDOWS 下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
2、Small RTOS(51) 1.12.1v R 嵌入式操作系統。
3、在線下載軟件：STC_ISP_V479。
4、MGCS工業組態軟件
5、近40個單片機應用設計例程
6、MGCS工業組態軟件與單片機接口例程
六、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
七、實驗項目（有配套實驗指導書）
軟件實驗：
1、清零程序
2、拆字程序
3、拼字程序
4、數據區傳送子程序
5、數據排序實驗
6、查找相同數據個數
7、無符號雙字節快速乘法子程序
8、多分支程序
9、脈沖計數實驗
10、電腦時鐘實驗
標配硬件實驗：
1、單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
2、單片機I/O口應用實驗_工業順序控制
3、并行I/O接口8255應用
4、簡單I/O口擴展
5、A/D 轉換實驗
6、D/A轉換實驗
7、鍵盤顯示控制器8279應用實驗
8、步進電機控制實驗
9、小直流電機調速實驗
10、電子音響實驗
11、繼電器控制實驗
12、數據存貯器擴展實驗
13、8031單片機串行口應用實驗_雙機通信
14、8031串行口應用實驗_與PC機通信
15、串行A/D轉換器TLC549應用
16、串行D/A轉換器TLC5615應用
17、單片機雙機通信實驗_用RS485總線
18、USB通信接口應用實驗
19、16X16 LED點陣顯示實驗
20、128 X 64 LCD液晶顯示接口實驗
21、數字溫度傳感器18B20實驗
22、看門狗電路MAX708
23、I2C總線應用實驗
（1）串行E2PROM的讀寫實驗
（2）I2C智能卡讀寫實驗
（3）串行鍵盤顯示接口ZLG7290應用實驗
（4）PCF8563串行實時時鐘應用實驗
25、定時計數器8253A應用實驗
26、ISD1730語音錄放實驗
27、紅外接口通信實驗
28、Small RTOS(51) 1.12.1v 使用
29、直流電機、步進電機閉環控制實驗
30、 工業組態軟件編程實驗
31、MCGS工業組態軟件在單片機控制中的應用實驗
1）步進電機控制實驗_總線控制
2）直流電機控制實驗_總線控制
3）工業順序控制實驗_位控制
4）數據采集實驗_總線控制
5）數據采集實驗_總線控制
