上海中人專業提供大眾捷達1.6L電控汽油發動機解剖演示臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察大眾捷達1.6L電控汽油發動機解剖演示臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。大眾捷達1.6L電控汽油發動機解剖演示臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：大眾捷達1.6L電控汽油發動機解剖演示臺大眾捷達1.6L電控汽油發動機解剖演示臺
產品簡介：

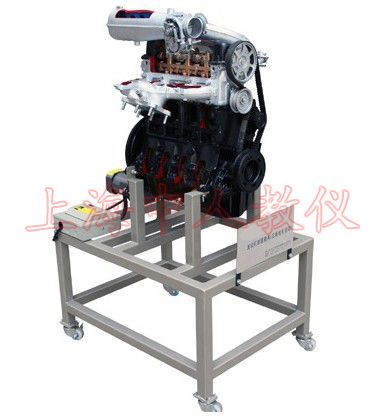

該設備采用大眾捷達1.6L電控汽油發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示汽油發動機內外部結構和部件的運動情況，適用于汽油發動機原理和機械機構的教學。
功能特點：
1. 采用原廠汽油發動機實物總成進行機構切剖，充分展示汽油發動機機構部分的內外結構。
2. 對汽油發動機各機械剖面采用不同顏色的油漆進行噴涂。
3. 由三相齒輪減速感應電機帶動汽油發動機曲軸做低速運轉，真實演示汽油發動機內部機械部件的運動過程。
4. 移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
技術參數：
1. 外形尺寸：800×600×1200mm(長×寬×高)
2. 動力電源：三相四線(三相五線380V±10% 50Hz)
3. 三相齒輪減速感應電機：
u 型 號：5IK120GN-C
u 額定電壓：AC 220V/380V 50Hz
u 額定功率：120W
u 額定轉速：50Hz 90/1400rpm 60Hz 90/1500rpm
u 減速比：30
4. 工作溫度：-40℃～+50℃
基本配置 ：
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
汽油發動機總成 |
大眾捷達1.6L，附件齊全 |
套 |
1 |
|
2 |
三相齒輪減速感應電機 |
5IK120GN-C，減速比：30 |
臺 |
1 |
|
3 |
三相漏電保護開關 |
DZ47LE-32 |
個 |
1 |
|
4 |
移動臺架(帶自鎖腳輪裝置) |
800×600×470mm(長×寬×高) |
臺 |
1 |
