二、教學及研究實訓項目

2、1、永磁同步風力發電機控制運行過程風能量變換演示和實驗

   實驗1、風速即轉速與與出功率關系實驗

   實驗2、發電機轉速與輸出電壓關系實驗

   實驗3、發電機轉速與輸出電流關系實驗

   實驗4、發電機轉速與輸出電壓頻率關系實驗

   實驗5、水平軸發電機在不同的風速的情況變換功率實驗

   實驗6、風力發電系統接線實驗

   實驗7、永磁同步風力發電機并網過程實驗

   實驗8、永磁同步風力發電機在不同風速情況下帶載實驗

   實驗9、運行過程中的各種保護實驗

   實驗10、運行液壓塔架系統實訓及研究

   實驗11、永磁同步風力發電機接線形式實訓；

   實驗12、永磁同步風力發電機空載運行實訓；

   實驗13、變頻拖動發電過程實驗；

   實驗14、永磁同步風力發電機連續運行實驗；

   實驗15、拖動發電過程中轉距模擬實驗；

2、2、永磁風力發電技術條件（單相輸出）

   ◆ 風機輸出電壓  220VAC

   ◆ 風機輸出功率  1臺/2KW

   ◆ 風機最大輸出功率 2.5KW

   ◆ 通訊接口 RS-485/RS-232
   ◆ 泄荷器:開始卸載電流9.6A,PWM卸載控制風機限流,風機自動剎車和手動剎車.

3、3、風機充電控制技術條件（單相輸出）

   ◆ 風機輸出電壓 220VDC

   ◆ 風機輸出功率 1臺/2KW

   ◆ 額定工作電流 9A/2000W

   ◆ 風機最大輸入電流 11A

   ◆ 卸載開始電壓 370V

   ◆ 卸載開始電流 9.6A

   ◆ 顯示方式LCD（液晶屏顯示）

   ◆ 顯示內容 風機電壓、風機電流、風機功率

3、4、產品特點及功能

3、4、1、風力發電機

 風力發電機額定功率為2000W,風葉采用三碳光纖化合物為材料，發電機體積小、重量輕而且發電效率高。獨特的電磁力矩設計技術有效保證了在微風中便能啟東運行，全部采用優質鋁合金精密壓鑄部件與不銹鋼配件，整機重量輕巧。

3、4、2、控制逆變模塊

   采用日本三菱第五代智能功率模塊；DSP芯片控制；功率點跟蹤技術；高效率；完善的保護功能；按照IEE929-2000和UL1741標準設計； 安裝調試簡便； 可通過液晶和按鍵設定運行參數。

3、4、3、實驗模塊

   并網發電原理圖，測試端子；接線盒，接線端子；數顯交直流電壓電流表，實時顯示系統電參數的情況；含有多種通訊接口，上位機監控功能

3、4、4、蓄電池

   采用膠體蓄電池，具有比較好的深循環能力，有著很好的過充和過放能力，具有特殊的工藝設計和膠體電解質保證的長壽命電池，適用不同的環境要求，如高海拔，高溫，低溫等不同的條件下都能正常使用的電池。稱之為固有的“免”維護特性及對環境較少污染的特點。

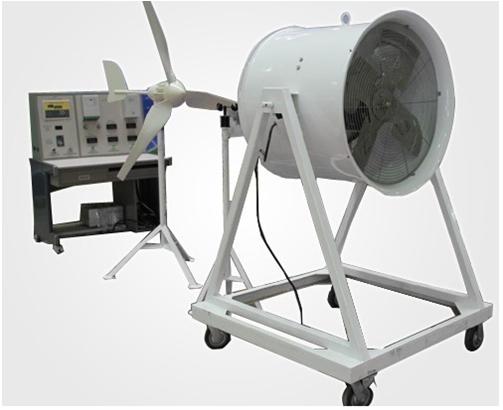

三、系統單元組成

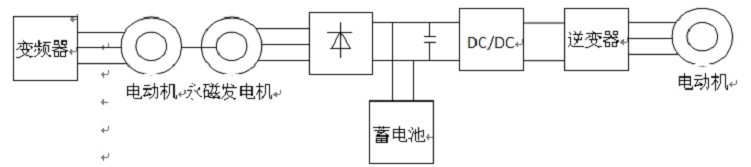

永磁風力發電機整機模擬系統包括操作臺柜、2.2KW拖動變頻器、2.2KW三機異步電動機、同軸連接器、永磁同步發電機、配電及控制單元，整流器、蓄電池組、DC/DC變換器、驅動變頻器、交流電機（離線負載系統）、按鈕、指示燈、測控儀表、監控系統等組成。
