產品名稱：[ZRQCS-3點火系統示教板]
上海中人專業提供ZRQCS-3點火系統示教板,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRQCS-3點火系統示教板，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRQCS-3點火系統示教板，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRQCS-3點火系統示教板
ZRQCS-3點火系統示教板
一．ZRQCS-3點火系統示教板產品簡介

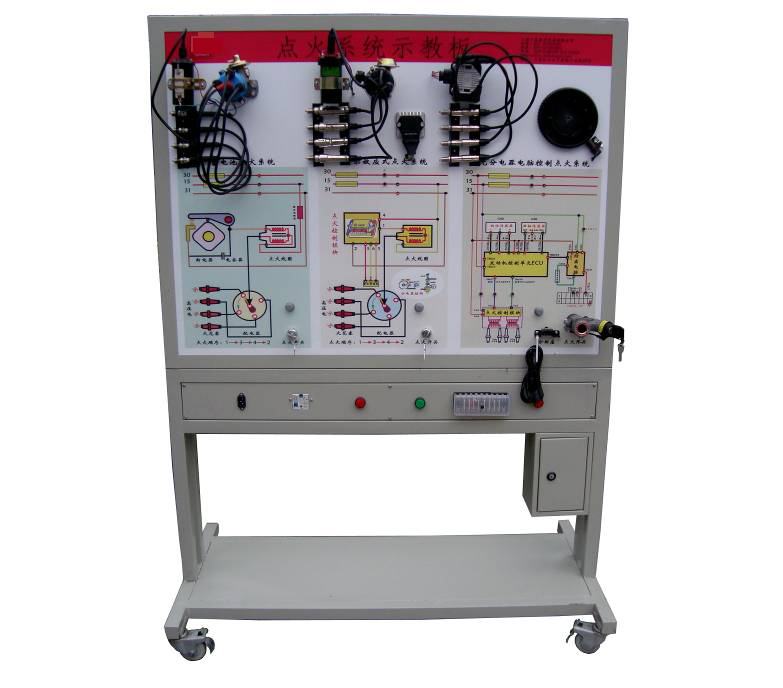

本產品選用汽車三種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有三種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。適用于中高等職業技術院校\普通教育類學院和培訓機構對汽車點火系統的理論和維修實訓的教學需要。
本實訓臺功能齊全、操作方便、安全可靠。
二．ZRQCS-3點火系統示教板主要用途
1．適用于各類型院校及培訓機構對汽車點火系統理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車點火系統模塊單元教學需要。
3．適用于汽車職業技能鑒定考核的需要。
4．適用于汽車點火系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．ZRQCS-3點火系統示教板結構組成
安裝三種不同類型點火系統:①四缸傳統觸點點火系統②大眾霍爾電子點火系統③大眾電控雙缸點火系統;
發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、OBD診斷座、彩色原理與結構圖、故障設置系統、移動臺架等及使用說明書等。
四．ZRQCS-3點火系統示教板功能特點
1．可運行三種不同類型汽車點火系統，展示三種不同類型汽車點火系統的組成結構及原理。
2．操縱點火開關與電機調節開關，可真實演示汽車三種不同類型點火系統的工作過程。
3.故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4．用LED 燈顯示工作狀態。
5.面板上安裝有檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
6．?dāng)?shù)顯表顯示傳感器信號電壓值。
7．面板上繪有原車一致的彩色UV平板噴繪電路圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析系統的工作原理。
8．大眾電控雙缸點火系統，安裝OBD診斷座，可測試系統故障碼及數據流等參數。
9．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
10. 配備有使用說明書、實驗指導書等相關資料。
11．臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
五．外形與顏色
設備外形：1240×650×1700mm(長×寬×高)
設備顏色：亞光灰（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
七．技術指標
1.工作電源：直流12V
2.工作溫度：-40℃～+50℃
3．交流電源：220V
ZRQCS-3點火系統示教板
原文網址：
http://www.hxshiguan.com/proshow.asp?ID=802
尊敬的用戶：
如果您對我們的ZRQCS-3點火系統示教板比較滿意，想要建設與ZRQCS-3點火系統示教板相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRQCS-3點火系統示教板。
售后：我們承諾在質保期內，若ZRQCS-3點火系統示教板出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRQCS-3點火系統示教板故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRQCS-3點火系統示教板零部件僅收成本費的。
