光機電一體化綜合實訓考核裝置
欄目分類：機電一體化教學設備 發布日期：2021-09-03 瀏覽次數：次
光機電一體化綜合實訓考核裝置,機電氣一體實訓臺一體設計有機玻璃水箱；b）微型水泵：工作電壓DC24V；c）液位傳感器：量程范圍：0～5KP；精度：0.5%；輸出信號：DC4～20mA電流輸出。
聯系方式見右側懸浮框
【光機電一體化綜合實訓考核裝置,機電氣一體實訓臺】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【光機電一體化綜合實訓考核裝置,機電氣一體實訓臺】時，都能通過我們來了解相關資訊，而且【光機電一體化綜合實訓考核裝置,機電氣一體實訓臺】在客戶有需求時提供參考意見。
一、概述

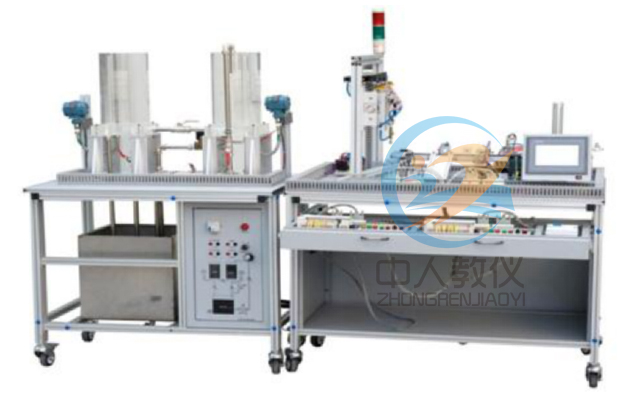

光機電氣動實驗裝置由鋁合金導軌式實訓臺、典型的設備的機械部件、模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的設備。二、實訓內容：
1. 氣動系統的安裝與調試項目：選用該裝置配置的單出桿氣缸、單出雙桿氣缸、真空吸盤等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
★氣動方向控制回路的安裝；★氣動速度控制回路的安裝；★真空發生器控制回路的安裝；★氣動順序控制回路的安裝；★氣動機械手裝置的安裝；★氣動系統安裝與調試；
2. 電氣控制電路的安裝和PLC程序編寫項目：
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：
★電動機正反轉控制電路的連接與控制程序編寫；★電動機調速控制電路的連接與控制程序編寫；★氣動方向控制程序編寫；★氣動順序動作控制程序編寫；★氣動機械手控制程序編寫；★皮帶輸送機控制程序編寫；★機電一體化設備控制程序編寫；★步進控制程序編寫；★自動生產線控制程序編寫。
3. 機電設備安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
★傳動裝置同軸度的調整；★皮帶輸送機的安裝與調整；★龍門裝置設備安裝與調試；★物件分揀設備的安裝與調試；★送料設備的安裝與調試；★自動生產線設備安裝與調試。
4. 自動控制系統安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
★多種傳感器的安裝與調試；★機械手的自動控制；★皮帶輸送機的自動控制；★機電一體化設備的自動控制；★PLC控制系統的安裝與調試；★自動生產線的安裝與調試。
該實訓考核裝置用于考核或技能競賽，可考察的職業能力：
★機械構件的裝配與調整能力；★機電設備的安裝與調試能力；★電路安裝能力；★氣動系統的安裝與調試能力；★機電一體化設備的控制程序的編寫能力；★自動控制系統的安裝與調試能力。
三、實訓考核裝置的配置
| 序號 | 名稱 | 主要元件或型號、規格 | 數量 | 單位 | 備注 |
| 1 | 實訓桌 | 1200×800×1500 mm | 1 | 張 | |
| 2 | PLC模塊 | 要求三菱plc64點 | 1 | 臺 | |
| 3 | 變頻器模塊 | 三菱 | 1 | 臺 | |
| 4 | 電源模塊 | 三相漏電開關1個，熔斷器3只，單相電源插座2個，安全插座5個； | 1 | 塊 | |
| 5 | 按鈕模塊 | 24 V/2 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只； | 1 | 套 | |
| 6 | 圓形容器 | 金屬5個，尼龍黑白各5個 | 15 | 個 | |
| 7 | 圓形容器移送模塊 | 可對堆放的圓形容器實現定向移送。移送行程不能少于50 mm，由光電傳感器對容器進行檢測。 | 1 | 套 | |
| 8 | 工作介質凈化模塊 | 含5微米精密過濾裝置，壓力0-0.6MPa | 1 | 套 | |
| 9 | 容器傳送模塊 | 由變頻器控制（帶485通訊接口）驅動三相220V電機，傳送行程500mm，末端帶檢測傳感器和編碼器。 | 1 | 套 | |
| 10 | 品量檢測模塊 | 執行品量檢定，可調節檢定距離，且有效距離5mm。 | 1 | 套 | |
| 11 | 電磁閥控制組件模塊 | 基板式電磁閥控制組件，工作電壓DC24V。 | 1 | 套 | |
| 12 | 真空移送模塊 | 包括真空發生裝置、位移20mm。 | 1 | 套 | |
| 13 | 龍門機械手模塊 | 包括步進電機、絲桿、機械手模塊 | 1 | 套 | |
| 14 | 人機界面模塊 | 示屏7’。具有RS232、RS422通訊接口。（含：觸摸屏編程電纜） | 1 | 套 | |
| 15 | 圓形容器安置模塊 | 能有效安置圓形容器，由光電傳感器檢測。 | 1 | 套 | |
| 16 | 推料機械手模塊 | 單軸驅動，往復行程60mm。 | 1 | 套 | |
| 17 | 容器倉儲模塊 | 能準確接載多個圓形容器。 | 1 | 套 | |
| 18 | 接線端子模塊 | 接線端子、安全插座 | 1 | 套 | |
| 19 | 報警模塊 | 4種顏色的閃爍和發聲功能 | 1 | 個 | |
| 19 | 獨立式雙容水箱工作站 |
① 結構組成 由有機玻璃水箱、微型水泵、不銹鋼儲水槽、手動閥門、液位傳感器和電氣控制箱等組成。 ② 主要技術指標 a）一體設計有機玻璃水箱； b）微型水泵：工作電壓DC24V； c）液位傳感器：量程范圍：0～5KP；精度：0.5%；輸出信號：DC4～20mA電流輸出。 d）PLC模擬量輸入/輸出擴展模塊 |
1 | 套 | |
| 20 | 氣管 | Φ4\Φ6 | 1 | 套 | |
| 21 | 氣泵 | 采用無油、靜音空壓機 | 1 | 臺 | |
| 22 | 電腦推車 | 1 | 臺 | ||
| 23 | 工具 | 萬用表、剝線鉗、尖嘴鉗、壓線鉗、試電筆、記號筆、一字和十字螺絲刀小號、一字和十字螺絲刀中號、電烙鐵、活動扳手、內六角扳手、鋼板尺、安全保護用品、制圖工具等。 | 1 | 套 | |
| 24 | 靜音型空氣壓縮機 |
空壓機：功率：550W；轉速：1440轉；容量：24L；重量：20kg；排氣量：0.056M立方/min；噪音：52（分貝）；儲氣罐：24（升） |
1 | 臺 |
四、主要技術參數
1. 交流電源：三相四線 AC 380V±10% 50 Hz；2. 溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3. 外形尺寸：長×寬×高=1200×800×1500 mm；
4. 整機功耗：≤1.5 kW；
5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
