傳感器技術檢測及轉換實訓臺
聯系方式見右側懸浮框
【傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備】時，都能通過我們來了解相關資訊，而且【傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備】在客戶有需求時提供參考意見。
1.產品名稱：傳感器技術檢測及轉換實訓臺
2.別名：傳感器技術轉換及檢測實驗設備
3.型號：ZRCQ-ⅢD
4.品牌：中人
5.輸入電源：AC220V±5% 50±1Hz 額定電流：≤5A 直流電源：±5V ±15V
6.實驗臺規格外形尺寸：1600×750×1100mm
7.穩壓系數：±1%
8.電壓紋波：≤10mV
9.非線性誤差：≤5%
10.測量精度：≤1%
11.功 耗：100VA
12.功 耗：100VA
13.相對溫度：-5℃～40℃
14.相對濕度：＜85%（25℃）
一、傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備概述:
二、傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
三、傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。四、傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
傳感器實驗?zāi)K
五、傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備的傳感器種類及技術指標：（參考值）
| 序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
| 1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
| 2 | 霍爾式傳感器 | ≥ 2mm | 0.1% | |
| 3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 1.3% |
| 4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 3% |
| 5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
| 6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 1mm | ± 3% |
| 7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-100℃ | ± 2% |
| 8 | 磁電式傳感器 | 0 .5V/m | ||
| 9 | 壓電式加速度傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
| 10 | 光纖式傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
| 11 | 壓力傳感器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
| 12 | 超聲波傳感器模塊 | 超聲波傳感器 | 20-60cm | 1cm |
| 13 | MQ3氣敏傳感器 | 50-200ppm | ||
| 14 | 濕敏傳感器模塊 | 濕敏傳感器 | 10-95%RH | ± 5% |
| 15 | 霍爾式測速傳感器 | 0-2400轉/分 | ± 1.5% | |
| 16 | 渦流測速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
| 17 | 磁電測轉速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
| 18 | 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
| 19 |
熱電偶、熱電阻傳感器 模 塊 |
K 型熱電偶傳感器 | 0-100℃ | ± 3% |
| 20 | E型熱電偶傳感器 | 0-100℃ | ± 3% | |
| 21 | Pt100鉑電阻傳感器 | 0-100℃ | ± 3% | |
| 22 | Cu50銅電阻傳感器 | 0-100℃ | ± 3% | |
| 23 | 移相器、相敏檢波器模塊 | |||
| 24 | 熱釋電紅外傳感器模塊 | 熱釋電紅外傳感器 | 3200V/W | |
| 25 | 硅光電池傳感器模塊 | 硅光電池傳感器 | 0.35A/W | |
| 26 | 集成溫度傳感器模塊LM35 | 集成溫度傳感器LM35 | 0-100℃ | ± 2% |
| 27 | PN結、正與負溫?zé)崦綦娮?br /> 傳感器模塊 | PN結溫度傳感器 | 0-100℃ | ± 3% |
| 28 | 正溫?zé)崦綦娮鑲鞲衅?/span> | 0-100℃ | ± 3% | |
| 29 | 負溫?zé)崦綦娮鑲鞲衅?/span> | 0-100℃ | ± 3% |
六、傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備的傳感器特點：

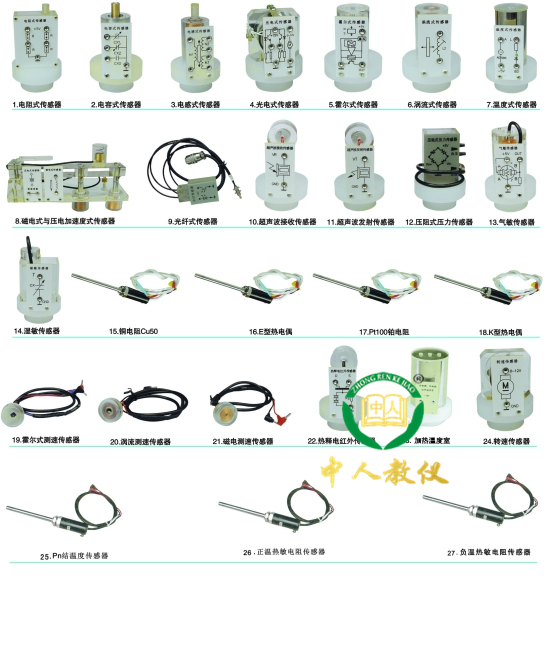

1、 傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、 每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。

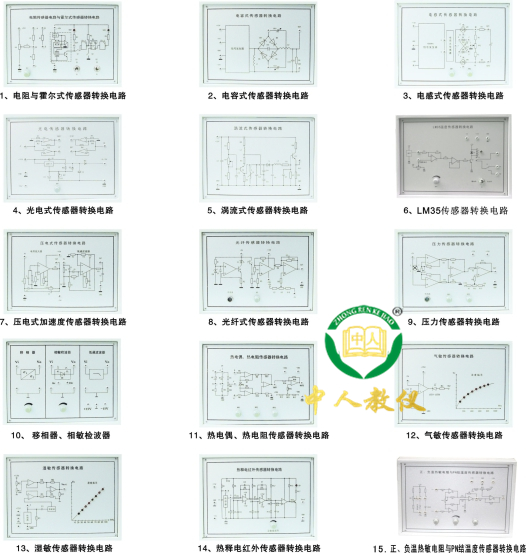

3、 傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、 本實訓裝置由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
5、 學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
七、傳感器技術檢測及轉換實訓臺,傳感器技術轉換及檢測實驗設備的實驗內容如下： 帶*為思考實驗
實驗一 電阻式傳感器的單臂電橋性能實驗
實驗二 電阻式傳感器的半橋性能實驗
實驗三 電阻式傳感器的全橋性能實驗
實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五 電阻式傳感器的振動實驗*
實驗六 電阻式傳感器的電子秤實驗*
實驗七 變面積式電容傳感器特性實驗
實驗八 差動式電容傳感器特性實驗
實驗九 電容傳感器的振動實驗*
實驗十 電容傳感器的電子秤實驗*
實驗十一 差動變壓器的特性實驗
實驗十二 自感式差動變壓器的特性實驗
實驗十三 差動變壓器的性能實驗
實驗十四 激勵頻率對差動變壓器特性的影響
實驗十五 差動變壓器的振動實驗*
實驗十六 差動變壓器的電子秤實驗*
實驗十七 光電式傳感器的轉速測量實驗
實驗十八 光電式傳感器的旋轉方向測量實驗
實驗十九 接近式霍爾傳感器實驗
實驗二十 霍爾傳感器的轉速測量實驗
實驗二十一 霍爾傳感器的振動測量實驗
實驗二十二 渦流傳感器的位移特性實驗
實驗二十三 被測體材質對渦流傳感器特性的影響實驗
實驗二十四 渦流式傳感器的振動實驗
實驗二十五 渦流式傳感器的轉速測量實驗
實驗二十六 溫度傳感器及溫度控制實驗（AD590）
實驗二十七 K型熱電偶的溫度控制實驗
實驗二十八 熱電偶冷端溫度補償實驗*
實驗二十九 E型熱電偶的溫度控制實驗
實驗三十 Pt100鉑電阻的溫度控制實驗
實驗三十一 Cu50銅電阻的溫度控制實驗
實驗三十二 磁電式傳感器的特性實驗
實驗三十三 磁電式傳感器的轉速測量實驗
實驗三十四 磁電式傳感器的應用實驗*
實驗三十五 壓電加速度式傳感器的特性實驗
實驗三十六 光纖傳感器的位移特性實驗
實驗三十七 光纖傳感器的振動實驗
實驗三十八 光纖傳感器的轉速測量實驗
實驗三十九 壓阻式壓力傳感器的特性實驗
實驗四十 壓阻式壓力傳感器的差壓測量實驗*
實驗四十一 超聲波傳感器的位移特性實驗
實驗四十二 超聲波傳感器的應用實驗
實驗四十三 氣敏傳感器的原理實驗
實驗四十四 濕度式傳感器原理實驗
實驗四十五 氣體流量的測定*
實驗四十六 移相器實驗
實驗四十七 相敏檢波器實驗
實驗四十八 低通濾波器實驗
實驗四十九 熱釋電紅外傳感器實驗
實驗五十 硅光電池光電特性實驗
實驗五十一 集成溫度傳感器LM35溫度特性實驗
實驗五十二 集成溫度傳感器LM35測溫實驗
實驗五十三 PN結溫度傳感器測溫控制實驗
實驗五十四 正溫?zé)崦綦娮铚囟忍匦詫嶒?br /> 實驗五十五 負溫?zé)崦綦娮铚囟忍匦詫嶒?br /> 傳感器技術實訓裝置的傳感器配置清單：
| 序號 | 器 件 名 稱 | 單位 | 數量 | 備注 |
| 1 | 實訓臺 | 臺 | 1 | |
| 2 | 實訓桌 | 張 | 1 | |
| 3 | 升降圓凳 | 張 | 2 | |
| 4 | 電阻式霍爾式傳感器轉換電路 | 塊 | 1 | |
| 5 | 電容式傳感器轉換電路 | 塊 | 1 | |
| 6 | 電感式傳感器轉換電路 | 塊 | 1 | |
| 7 | 光電式傳感器轉換電路 | 塊 | 1 | |
| 8 | 渦流式傳感器轉換電路 | 塊 | 1 | |
| 9 | 溫度式傳感器轉換電路 | 塊 | 1 | |
| 10 | 壓電加速度式傳感器轉換電路 | 塊 | 1 | |
| 11 | 光纖式傳感器轉換電路 | 塊 | 1 | |
| 12 | 壓力傳感器轉換電路 | 塊 | 1 | |
| 13 | 超聲波傳感器轉換電路 | 塊 | 1 | |
| 14 | 熱電偶、熱電阻傳感器轉換電路 | 塊 | 1 | |
| 15 | 濕敏傳感器轉換電路 | 塊 | 1 | |
| 16 | 熱釋電紅外傳感器轉換電路 | 塊 | 1 | |
| 17 | 移相器、相敏檢波器、低通濾波器電路 | 塊 | 1 | |
| 18 | 硅光電池傳感器模塊 | 塊 | 1 | |
| 19 | 集成溫度傳感器模塊LM35 | 塊 | 1 | |
| 20 | PN結與正、負溫?zé)崦綦娮鑲鞲衅髂K | 塊 | 1 | |
| 21 | 電阻式傳感器 | 個 | 1 | |
| 22 | 電容式傳感器 | 個 | 1 | |
| 23 | 霍爾式傳感器 | 個 | 1 | |
| 24 | 電感式傳感器 | 個 | 1 | |
| 25 | 光電式傳感器 | 個 | 1 | |
| 26 | 渦流式傳感器 | 個 | 1 | |
| 27 | 渦流測速傳感器 | 個 | 1 | |
| 28 | 溫度式傳感器 | 個 | 1 | |
| 29 | 磁電式傳感器 | 個 | 1 | |
| 30 | 磁電測速傳感器 | 個 | 1 | |
| 31 | 壓電加速度式傳感器 | 個 | 1 | |
| 32 | 光纖式傳感器 | 個 | 1 | |
| 33 | 壓力傳感器 | 個 | 1 | |
| 34 | 超聲波傳感器 | 對 | 2 | |
| 35 | 氣敏傳感器 | 個 | 1 | |
| 36 | 濕敏傳感器 | 個 | 1 | |
| 37 | 霍爾式轉速傳感器 | 個 | 1 | |
| 38 | 轉速傳感器 | 個 | 1 | |
| 39 | K型熱電偶傳感器 | 只 | 2 | |
| 40 | E型熱電偶傳感器 | 只 | 1 | |
| 41 | Pt100鉑電阻傳感器 | 只 | 1 | |
| 42 | Cu50銅電阻傳感器 | 只 | 1 | |
| 43 | 熱釋電紅外傳感器 | 個 | 1 | |
| 44 | 硅光電池傳感器 | 個 | 1 | |
| 45 | 集成溫度傳感器LM35 | 只 | 1 | |
| 46 | PN結溫度傳感器 | 只 | 1 | |
| 47 | 正溫?zé)崦綦娮鑲鞲衅?/span> | 只 | 1 | |
| 48 | 負溫?zé)崦綦娮鑲鞲衅?/span> | 只 | 1 | |
| 49 | 加熱溫度室 | 個 | 1 | |
| 50 | 位移臺架 | 套 | 1 | |
| 51 | 光纖位移臺架 | 個 | 1 | |
| 52 | 測微器 | 把 | 1 | |
| 53 | 壓力表 | 只 | 1 | |
| 54 | 橡皮氣囊 | 個 | 1 | |
| 55 | 三通管 | 條 | 1 | |
| 56 | 鐵片、銅片、鋁片各一片 | 片 | 3 | |
| 57 | 溫度計0-100℃ | 條 | 1 | |
| 58 | Φ8×4磁鋼 | 粒 | 1 | |
| 59 | 超聲波反射擋板 | 塊 | 1 | |
| 60 | 傳感器實驗指導書 | 冊 | 1 | |
| 61 | 實驗連接導線 | 條 | 1 | |
| 62 | 數據采集連接線 | 條 | 1 | |
| 63 | 數據采集處理軟件 | 盤 | 1 |
