一、產品簡介
光電傳感器實驗儀，是本公司多年生產傳感技術教學實驗儀的基礎上，為適合光電子、信息工程、物理電子技術等專業教學內容的需要，最近推出的光電類教學實驗裝置，是進行光敏器件和光電傳感器特性及應用實驗的基本設備，是光電子技術的基礎實驗。

二、產品特點
1、 實驗儀目前選用的實驗內容大部份是光電基礎實驗。重點分析光敏器件及光電傳感器的特性和應用場合。學生通過實驗應了解特性，學會合理地選擇傳感器，掌握檢測的原理和方法。
2、 實驗儀集中了目前常用的光敏器件和光電傳感器，采用了一體化設計，可適用不同專業的學生做實驗。實驗儀上備有各種常用的穩壓電源，電壓、電流、照度等顯示表。
3、 可用于學生進行畢業設計和課題制作。
三、產品組成

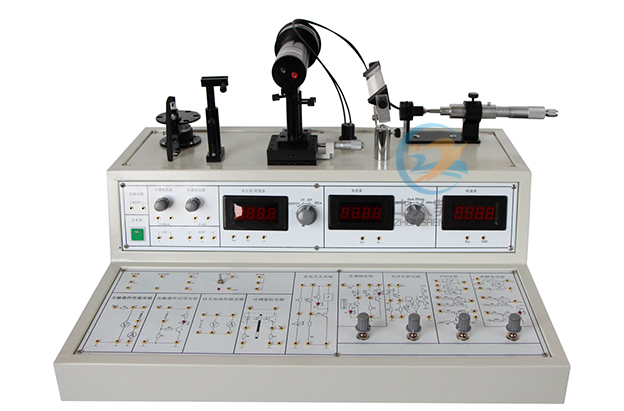

光電傳感器實驗儀主要有主機、傳感器與器件、光源等部分組成。
（一）、主機：由大面板、小面板和頂板。供電電源AC220V，50Hz。額定功率200W。
1、大面板：各類實驗電路
2、小面板：
1）各種直流穩壓電源和恒流源。
0~15V連續可調直流穩壓電源。
0~5V連續可調直流穩壓電源。
±15V、+5V穩壓電源。
AC12V 交流電源
0~20mA連續可調恒流源
2）顯示表：
電流表：DC20μA、200μA、20mA 、200mA(量程四檔切換)
電壓表：DC200mV、2V、20V（量程三檔切換）
光照度計：1-1999Lx
3、頂板
頂板：由安裝架、支架、滑軌等組成。
（二）、傳感器與器件
1、光敏電阻： 暗阻：≥2MΩ  亮阻：≤1KΩ；響應時間：40ms(上升)，下降(100ms)； 功耗：30mW(max)；峰值波長；0.56±0.03μm； 光譜響應范圍；0.4~0.7μm。
2、光敏二極管：光譜范圍：0.4—1.1μm；峰值波長：0.85μm；響應時間：10-9(S)；暗電流：<0.1μA。
3、光敏三極管：光譜范圍：0.4-1.1μm； 響應時間<10-5S； 峰值波長：0.85。
4、硅光電池：開路電壓：≥200mV；短路電流：1-4mA；有效面積：2.5×5㎡；光譜范圍：0.4-1.1μm；峰值波長：0.8-0.9μm；響應時間：10^(-3)—10^(-6)S。
5、熱釋電紅外傳感器：靈敏度：300V／W(500K、10Hz、1Hz)；響應波長：1-15μm;視角:70;供電：5-15VDC。
6、PSD位置傳感器：尺寸；10mm×1線陣元件；激光光源：≤1W；測量系統：0-1.5mm
7、CCD圖像傳惑器：彩色面陣CCD；PC：USB接口(配處理軟件)。
8、集成光耦：BVCEO=30V、VCE(sat)=0.3V、Ifmax=10mA .
9、光纖位移傳感器：光纖類型；多模；探頭光路分布：半圓；形狀：Y型
10、光電斷續器：類型：紅外， TTL電平；測量距離：5mm
11、光電轉速傳感器：類型：紅外，反射式，TTL電平
12、激光圖形控制模塊：激光功率：650nm/200mW, 532nm/100mW；激光光源：半導體激光器；激光顏色：紅,綠；具有以下控制方式：數控、聲控（信號調制）、程控。
13、光柵傳感器：完成光柵測量及計數，系統具有莫爾條紋觀測窗口，莫爾條紋寬度可調。莫爾條紋可儲存可調節。莫爾條紋燈光顏色可調。具有精密X-Y二維調節系統，光柵具有可見的莫爾條紋，針對莫爾條紋具有同步的相應的位移電信號輸出，具有兩路不同相位的信號輸出。
14、采樣電阻：提供2~12K可調電阻，用于傳感器的采樣。
15、差動放大器：通頻帶0~10KHz，可接成同相、反向、差動結構，增益為1~100倍的直流放大器。
16、比較器I：當輸入小于比較電壓LED發光，比較電壓-5v~+5v可調。
17、比較器II：當輸入大于比較電壓LED發光，比較電壓-5v~+5v可調。
18、PSD光電位置：PSD變送器。
19、跟隨器：增加輸入阻抗。
20、低通濾波：由50Hz陷波器和RC濾波器組成，轉折頻率35Hz左右。
21、整形電路：它可以將非標準的脈沖信號整形為標準的5vTTL電平輸出，再經過斯密特觸發器通過Fo輸出。
22、集成光耦：采用4N35，它是一種光信號與電信號直接耦合的器件。
23、三折點修正電路，折點電壓2V、5V、8V
24、數字式電壓/頻率表：3位半顯示，電壓范圍0~2V、0~20V，頻率范圍3Hz~2kHz、10Hz~20kHz，靈敏度≤50mv。
25、指針式微安表：85C1表，分50μA、500μA、5mA三擋，精度 2.5%。
26、照度表：顯示范圍0~2000Lx，精度5%。
27、由可調的低噪聲高速軸流風扇組成，與光斷續器、光電開關、光纖傳感器配合進行測速實驗。
28、兩組穩壓電源：直流±15V，5V，主要提供傳感器或擴展模塊供電。最大激勵1.5A。±2V~±10V分五檔輸出，最大輸出電流1.5A。提供直流激勵源。（三）、實驗儀器尺寸
  實驗儀器臺尺寸為：520×400×350（mm）。
四、實驗項目
1、光電基礎知識實驗
2、光敏電阻實驗
3、光敏二極管的特性實驗
4、光敏三極管的特性實驗
5、硅光電池實驗
6、光電開關實驗（透射式）
7、紅外反射式光電開關實驗（反射光耦）
8、光電斷續器性能測定
9、CCD 面積測量實驗
10、熱釋電紅外傳感器實驗
11、光源及光調制解調實驗
12、激光定位實驗（PSD位置傳感器實驗）
13、光纖位移傳感器實驗
14、光柵位移測量實驗
15、光柵圖形控制實驗
