機電一體化實驗考核設備
欄目分類：柔性制造與工業4.0 發布日期：2017-05-22 瀏覽次數：次
機電一體化實驗考核設備,機電一體化實驗臺是一種集變頻技術、電機性能測試技術、PLC控制技術等一體的實訓考核設備，電機一體化實訓考核裝置是一種最為典型的機電一體化產品。
聯系方式見右側懸浮框
1.產品名稱：機電一體化實驗考核設備
2.別名：機電一體化實驗臺
3.型號：ZRGJD-04C
4.品牌：中人
5.結構尺寸：1200mm×800mm×840mm
6.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
7.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
8.安全保護：具有漏電保護，安全符合國家標準
9.裝置容量：≤1.0kVA

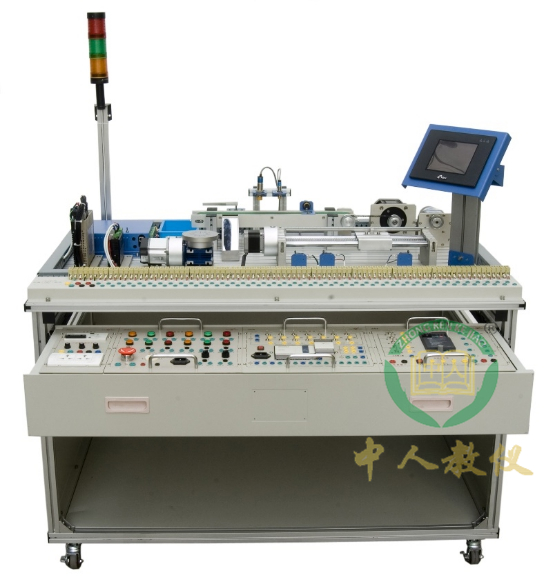

一、參考圖片
二、機電一體化實驗考核設備,機電一體化實驗臺概述
機電一體化實訓考核裝置又名電機一體化實訓考核裝置，是一種集變頻技術、電機性能測試技術、PLC控制技術等一體的實訓考核設備，電機一體化實訓考核裝置是一種最為典型的機電一體化產品，是為職業院校、職業教育培訓機構而研制的，它適合機電一體化、自動化等相關專業的教學和培訓。電機一體化實訓考核裝置采用型材結構，其上安裝有交流伺服電機及驅動單元、步進電機及驅動單元、直流無刷電機及驅動單元、交流電機及變頻調速單元、觸摸屏單元、PLC及A/D D/A單元、傳感器及旋轉編碼器單元、皮帶輸送單元、滾珠絲杠單元、蝸輪蝸桿單元。采用工業元器件，所有傳感器、執行器、控制器接口開放，培訓內容包含：PLC（數字量和模擬量）技術，傳感器及旋轉編碼器技術、直流無刷電機特性研究、步進電機特性研究、交流伺服電機特性研究、特種電機控制技術、觸摸屏技術、位置及速度控制技術、機械傳動（皮帶傳動、滾珠絲杠傳動及蝸輪蝸桿傳動）技術、組態軟件監控技術等。平面模塊化結構，所有控制電機的接線開放，安裝尺寸完全一致，可做到電機互換，控制電平一致。三、機電一體化實驗考核設備,機電一體化實驗臺特點
1. 機電一體化實訓考核裝置有機融合了機械、電氣、傳感器、交流電機變頻調速、直流無刷電機控制、步進電機驅動控制、伺服電機驅動控制、能開展任務驅動的項目教學。2. 整體結構采用開放式和拆裝式，具有明顯的動手拆裝實訓功能，可以拆裝到各零部件及每顆細小的螺絲，能很好的服務于項目實訓教學；能根據不同的任務更換組合模塊，具有很強的重組性，使教學或競賽時可方便的選擇需要的模塊，非常適合廣大職業院校自動化技能實訓需求。
3. 用于教學，以工作過程為導向、工學結合的模式規劃教學活動，可完成多種工業現場環境下的技能培訓任務。
4. 機電一體化實訓考核裝置PLC模塊I/O端子、變頻器接線端子、各常用模塊接線端子，均采用安全型插座，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
四、機電一體化實驗考核設備,機電一體化實驗臺技術性能
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz2. 工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3. 裝置容量：≤1.0kVA
4. 結構尺寸：1200mm×800mm×840mm
5. 安全保護：具有漏電保護，安全符合國家標準
六、機電一體化實訓考核裝置配置
機電一體化實訓考核裝置采用型材結構，其上安裝有交流伺服電機及驅動單元、步進電機及驅動單元、直流無刷電機及驅動單元、交流電機及變頻調速單元、觸摸屏單元、PLC及A/D D/A單元、傳感器及旋轉編碼器單元、皮帶輸送單元、滾珠絲杠單元、蝸輪蝸桿單元等組成。培訓內容包含：PLC（數字量和模擬量）技術，傳感器及旋轉編碼器技術、直流無刷電機特性研究、步進電機特性研究、交流伺服電機特性研究、特種電機控制技術、觸摸屏技術、位置及速度控制技術、機械傳動（皮帶傳動、滾珠絲杠傳動及蝸輪蝸桿傳動）技術、組態軟件監控技術等。平面模塊化結構，所有控制電機的接線開放，安裝尺寸完全一致，可做到電機互換，控制電平一致。學生可以對各零件、部件、單元、直至整體機構進行零部件拆裝、調試、運行。
機電一體化實訓考核裝置集合了液壓（典型代表產品為透明液壓實訓臺）、PLC控制（典型代表產品為透明仿真教學電梯模型）
五、機電一體化實驗考核設備,機電一體化實驗臺實訓內容
1.觸摸屏實訓Ø 觸摸屏與PLC之間的通訊實訓
Ø 觸摸屏監視電機的運行狀態和控制電機的運行參數
Ø 利用觸摸屏做交互式人機介面
Ø 基于觸摸屏→PLC→數字伺服（步進驅動）方式的運行曲線組態顯示控制
Ø 基于觸摸屏→PLC→交直流電機方式的運行曲線組態顯示控制
2.PLC訓練
Ø 基本指令編程練習
Ø 高級指令編程實訓
Ø PID控制指令應用實訓
Ø 利用PLC（脈沖、模擬量）控制步進電機、交流減速電機、伺服電機、直流無刷電機
Ø 用PLC采集各種傳感器信號
Ø PLC采集旋轉編碼器信號
3.三相異步電機變頻調速
Ø 變頻器功能參數設置與操作
Ø 變頻器報警與保護功能
Ø 多段速度選擇變頻調速
Ø 外部端子點動控制
Ø 控制電機運行時間操作
Ø 控制電機正反轉運動控制
Ø 外部模擬量（電壓/電流）變頻調速
Ø 三相異步電機的變頻器閉環調速
4.步進電機
Ø 啟動特性的研究：通過PLC修改頻率，運行頻率加速時間及運行長度，觀察運轉特性。
Ø 細分特性研究：通過細分撥碼開關改變細分，觀察步進電機在低速運行時的振動和噪聲變化，掌握細分意義和如何計算細分距角
Ø 脫機信號作用研究
Ø 驅動電壓的影響
Ø 驅動電流的影響
5.伺服電機
Ø 位置模式：通過PLC修改啟動頻率，運行頻率，加減速時間以及運行長度，觀察電機運轉特性
Ø 速度模式1：將伺服電機的控制模式調整為速度模式的外部控制方式，通過PLC的模擬量控制伺服電機的運行，學會如何調速零漂、加減速的調整、速度增益和輸入增益的調整，控制零速鉗位端口了解它的作用，通過編碼器反饋做閉環實現位置控制并通過人機界面進行位置和速度的顯示
Ø 速度模式2：將伺服電機的控制模式調整為速度模式的內部控制方式，通過PLC的脈沖輸出和模擬量輸出控制電機的速度和位置，兩個模式通過PLC的輸出點來切換，通過這個實訓可以了解伺服ON與模式切換之間的關系，通過PLC編程加深對伺服運行的理解
Ø 位置速度模式：將伺服電機的控制模式調整為位置速度模式，通過PLC的脈沖輸出和模擬量輸出控制電機的速度和位置，兩個模式通過PLC的輸出點來切換，通過這個實訓可以了解伺服電機ON與模式切換之間的關系，通過PLC編程加深對伺服運行的理解
6.直流無刷電機
Ø 內部電位器調速：調節電位器使速度由慢到快，觀察電機在低速和高速和運行特性，比較與伺服的區別
Ø 模擬量調速：PLC模擬量輸出控制電機的速度，編碼器反饋作為速度位置反饋，實現低精度的定位。通過正反向控制端子控制轉向
7.各種傳感器及編碼器實訓
Ø 光電傳感器
Ø 電感傳感器
Ø 電容傳感器
Ø 旋轉編碼器
8.皮帶輸送帶電機綜合控制（PLC、觸摸屏、異步電機、直流無刷電機、編碼器）
9.絲杠傳動綜合控制（PLC、觸摸屏、步進電機、伺服電機）
10.轉動擺臺定位控制（PLC、觸摸屏、步進電機、伺服電機）
