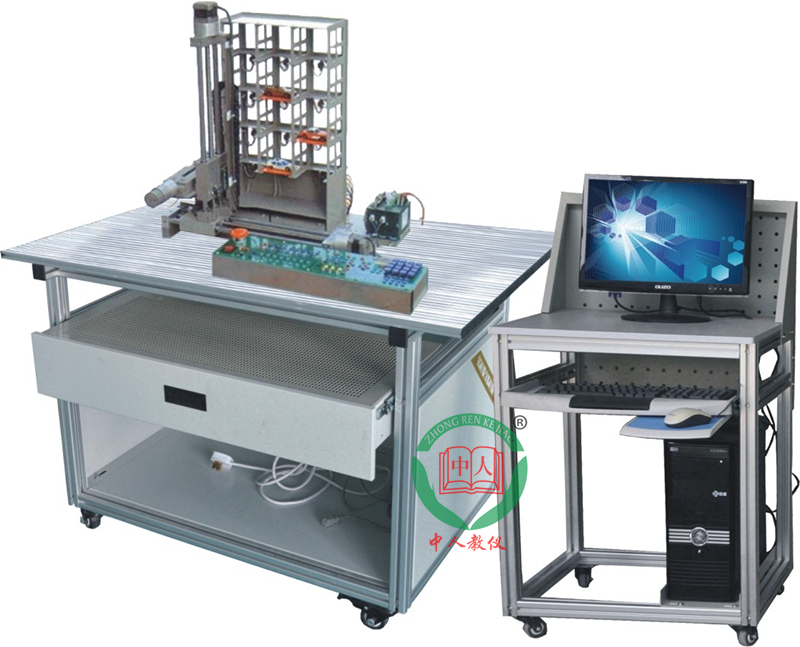

立體倉庫實驗臺

欄目分類：柔性制造與工業4.0 發布日期：2017-06-15 瀏覽次數：次

立體倉庫實驗臺,立體倉庫實訓設備適合于機械制造、機電一體化、自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《計算機控制技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。

聯系方式見右側懸浮框

1.產品名稱：立體倉庫實驗臺
2.別名：立體倉庫實訓設備
3.型號：ZR-CK
4.品牌：中人
5.外形尺寸：1000mm×650mm×1400mm
6.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
7.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
8.實訓設備容量：＜0.5kVA

立體倉庫實驗臺,立體倉庫實訓設備概述

本實訓設備是針對機電一體化實訓教學的要求而研發的，它集PLC控制、位置控制、檢測、工控組態、觸摸屏監控技術于一體的實訓教學設備，通過傳感器信號采集，PLC編程，對步進電機、直流電機進行較復雜的開關量控制、位置控制及時序邏輯控制，實現倉位定位和物料入庫/出庫的功能。實訓設備采用全開放式布局且具有設故排故單元，可充分鍛煉學生系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于機械制造、機電一體化、自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《計算機控制技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。

立體倉庫實驗臺,立體倉庫實訓設備特點

1.立體倉庫主體由實訓桌（型材結構）、四層十六倉位庫體、出/入庫倉位庫體、三維(X、Y、Z)運動機械及電氣控制等五部分組成。三維運動機械部分是一個采用滾珠絲杠傳動的模塊化結構，用于實現倉位定位和入庫/出庫動作(X、Y軸完成倉位定位、Z軸完成入庫/出庫動作)。 2.電氣控制由步進電機及驅動器、減速直流電機、開關電源、電感傳感器、行程限位開關、光電門等器件組成。其中PLC可選用西門子系列的可編程控制器，其中西門子主機為CPU224 DC/DC/DC 內置數字量I/O（14路數字量輸入/10路數字量輸出）＋數字量擴展模塊EM223（16路數字量輸入/16路數字量輸出）

立體倉庫實驗臺,立體倉庫實訓設備組成

1.實訓設備結構由倉儲庫架、鋁合金型材桌面及型材實訓桌組成，控制系系統由PLC、單片機及觸摸屏組成。 2.倉庫模型為四層十六個倉位庫體和出/入庫倉位庫體組成。 3.控制面板：數碼顯示、狀態顯示和三維(X、Y、Z)運動機械手動操作按鈕組成，完成對出/入庫的手動控制操作。 4.驅動機構為步進電機及步進電機驅動器。 5.定位執行機構包括豎軸和橫軸，傳動軸均為滾珠絲桿傳動，傳動平穩，橫軸行程600mm,豎軸420mm。 6.取物軸為直流減速電機驅動，可實現前后兩方向的運動。 7.開關電源為輸入電源220VAC 50Hz，提供直流電源DC24V。 8.觸摸屏、上位機軟件可以直接管理存取對象的出/入庫、統計分類等工作。

立體倉庫實驗臺,立體倉庫實訓設備實訓項目

1.PLC控制步進電機 2.步進兩軸定位控制 3.觸摸屏接線及畫面編輯 4.出/入庫位、1～16號倉位掃描檢測等功能 5.將Z軸上的貨物送到指定位置 6.將任意位置的貨物送到另一位置 7.將入庫位置的貨物送到任意位置 8.從任意位置取回貨物放至出庫位 9.故障檢測及檢修

如對本產品/文章：立體倉庫實驗臺,立體倉庫實訓設備有任何疑問請隨時聯系我們，我們將為您提供最全的實訓室建設方案和最優質的服務

本文關鍵詞：立體倉庫實驗臺,立體倉庫實訓設備
