ZRTDT-183C通用電力拖動實驗室成套設備(帶直流電機實驗)



一、研制本產品的意義:

該設備是在“ZRTDT-183B 通用電力拖動實驗室成套設備”的基礎上研制而成，在“ZRTDT-183B”的基礎上增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本設備安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。該設備是廣大學校一步到位、上規模、上檔次的理想選擇。

二、結構與功能：

1、學生臺桌:配有學生桌12臺，尺寸:160×68×80cm，一臺2座，桌左右各有一個元件儲存柜，中間抽屜放工具。

2、示教控制臺:能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。

3、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。

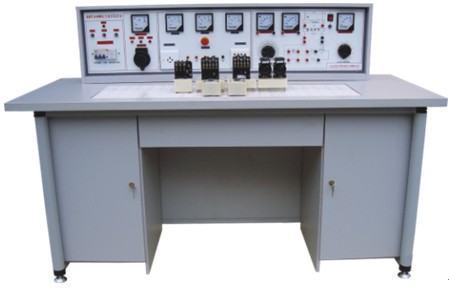

4、通用電力拖動實驗臺:

(1)電源輸入指示

(2)U_FU、V_FU、W_FU三相電源輸入熔斷器

(3)電源總開關:具有漏電，過載、短路保護功能

(4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。

(5)電流表2A3只，分別指示U、V、W相電流輸出值。

(6)急停按鈕:按到底切斷實驗臺電源

(7)三相四線輸出接線座

(8)三相電源插座

(9)220v市電插座，供外接儀器使用

(l0)電源開關:控制"交直流調壓電源"

(11)FU：交直流調壓電源保險座

(12)0～240V交流輸出  0～240V交流輸出接線座

(13)0～220V直流輸出  0～220V直流輸出接線座

(14)電壓表250V:指示調壓電源的輸出電壓值

(15)Ra、Rf調節旋鈕　　

(16)Ra、Rf接線座　

(17)直流電機Ia、If指示表

三、器材配備：以二十四座為例：

四、實驗內容：

1．閘刀開關正轉控制線路                  2．接觸器點動正轉控制線路                3．具有自鎖的正轉控制線路                4．具有過找保護的正轉控制線路            5．倒順開關控制正反轉控制線路            6．接觸器聯鎖的正反轉控制線路            7．按鈕聯鎖的正反轉控制線路             8．按鈕接觸器復合聯鎖控制線路            9．自動往返行程控制線路                  10．接觸器控制串聯電阻降壓起動線路       11．時間繼電器控制串聯電阻降壓控制線路   12．手動Y/△降壓起動                     13．接觸器控制Y/△降壓起動               14．時間繼電器控制Y/△降壓起動

15．QX3-13型Y/△自動起動控制線路 16．半波整流能耗制動控制線路 17．全波整流能耗制動控制線路 18．C620車床電氣控制線路 19．手動降壓起動 20．單相運行反接制動控制線路 21．電動葫蘆電氣控制線路 22．C6163車床電氣控制線路 23．控制電路聯鎖控制線路 24．主電路聯鎖控制線路 25．直流電機啟動 26．直流電機的調速 27．直流電機的反轉 28．直流電機制動實驗
