產品名稱：[ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置]

---

上海中人專業提供ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置

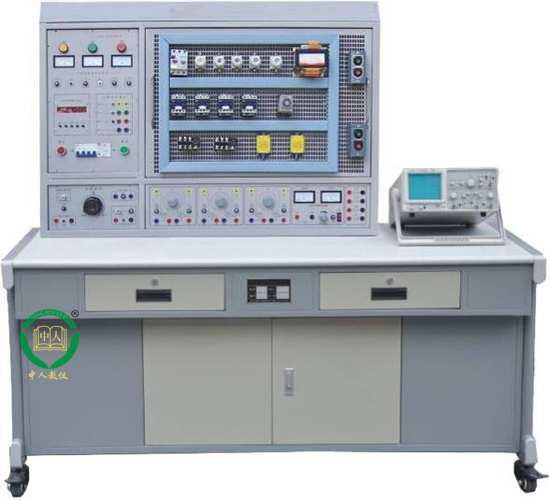

ZRWKD-860C網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置

一、產品特點：

本裝置綜合了大中專院�！半娏ν蟿�”、“工廠電氣控制技術”、“繼電接觸控制”等課程教學大綱的要求而研發。采用“網孔板”結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用于各院�，F(xiàn)階段實訓設備的更新改造，迅速開設實訓課程的理想設備。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：200Kg

三、實訓屏構成與性能：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。

2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。

3、設有450V指針式交流電壓表三只，指示輸入三相電源線電壓。

4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。

5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。

6、勵磁電源：直流220V/0.5A，具有短路保護

7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護

8、連續可調交流電源：0-240V連續可調，具有短路保護

9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護

10、磁盤電阻：90Ω四組，900Ω兩組

11、整流二極管：IN5408四只

四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。

五、參考實訓考核項目：

1．三相異步電動機閘刀開關正轉控制線路  2．三相異步電動機接觸器點動正轉控制線路  3．三相異步電動機具有自鎖的正轉控制線路   4．三相異步電動機具有過載保護的正轉控制線路 5．三相異步電動機倒順開關控制正反轉控制線路 6．三相異步電動機接觸器聯鎖的正反轉控制線路 7．三相異步電動機按鈕聯鎖的正反轉控制線路 8．三相異步電動機按鈕接觸器復合聯鎖控制線路 9．工作臺自動往返行程控制線路 10．三相異步電動機接觸器控制串聯電阻降壓起動線路 11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路 12．三相異步電動機手動Y/△降壓起動 13．三相異步電動機接觸器控制Y/△降壓起動 14．三相異步電動機時間繼電器控制Y/△降壓起動 15．三相異步電動機QX3-13型Y/△自動起動控制線路 16．三相異步電動機的多地控制 17．三相異步電動機半波整流能耗制動控制線路

18．三相異步電動機全波整流能耗制動控制線路 19．C620車床電氣控制線路 20．三相異步電動機手動降壓起動 21．三相異步電動機單相運行反接制動控制線路 22．電動葫蘆電氣控制線路 23．C6163車床電氣控制線路 24．三相異步電動機控制電路聯鎖控制線路 25．三相異步電動機主電路聯鎖控制線路 26．雙速電機手動變速器控制線路 27．雙速電機時間繼電器控制強路 28．同步電動機的能耗制動控制線路 29．直流電機啟動訓練 30．直流電機的調速訓練 31．直流電機反轉訓練 32．直流電機制動實驗訓練 33．直流電機拆裝訓練 34．直流電機檢修訓練

六、參考實訓項目配備元器件（每臺）：



原文網址：http://www.hxshiguan.com/proshow.asp?ID=48

---

尊敬的用戶： 如果您對我們的ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置比較滿意，想要建設與ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置。
售后：我們承諾在質保期內，若ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRWKD-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置零部件僅收成本費的。

---
