上海中人專業提供ZRYY-YL液壓傳動原理實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRYY-YL液壓傳動原理實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRYY-YL液壓傳動原理實驗臺，是中人公司的品質效益保障教學產品。文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRYY-YL液壓傳動原理實驗臺

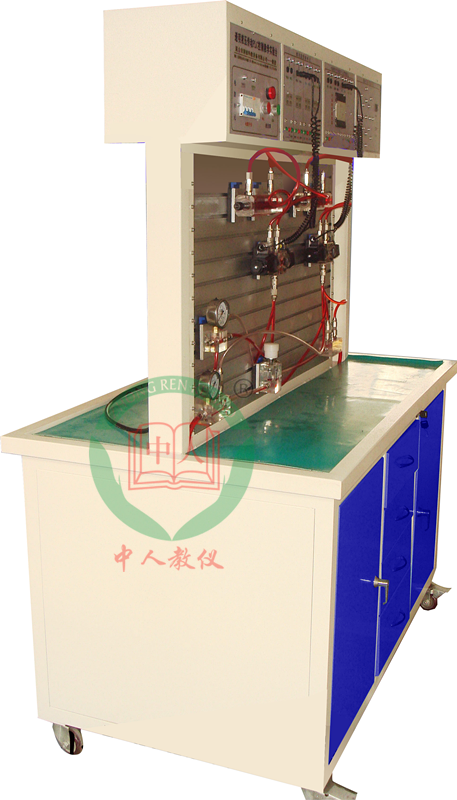

ZRYY-YL液壓傳動原理實驗臺

雙面透明液壓傳動教學實驗臺的工作臺采用雙面結構：即一個實驗工作臺配備兩套透明液壓元器件，共用一個工作泵源。如此，一個工作臺可供兩組學生同時進行各自獨立的實驗，充分利用現有實驗設備，實現資源共享！完全具備單面透明液壓實驗臺的所有功能。其性能價格比提高近一倍！該裝置的所有液壓元件均采用透明有機玻璃外殼，可以清晰直觀的了解和觀察到所有液壓元件的內部結構原理及液壓傳動油路的工作過程。利用該系統既可對單個液壓元件的結構、工作原理及性能進行教學，還可以對常見基本液壓回路的實驗演示學習。采用PLC編程控制模塊，實現可編程程序控制器（PLC）智能控制。使得機、電、液控制有機結合起來，優化控制方案。
一、實驗臺的基本概況
1、實驗工作臺為鋼制表面靜電噴塑而成，各液壓元件為模塊式結構，電氣控制部分為掛箱式。設備升級方便，可擴展性強。另外實驗桌還帶有4個萬向輪及固定機構，方便移動布局。
2、液壓元件：按標準實物結構制作，工作狀況與實物閥完全一致。閥體材料選用進口有機玻璃，該材料透光率93% 耐溫:-30+70度，優良的耐熱性，力學強度好，耐侯性、耐化學藥品性能好；經工業加工處理，元件內部結構清楚；閥芯采用工業流程加工，其整體裝配精度高，內泄量少；換向電磁鐵與工業實際電磁換向閥一致；管路采用透明耐壓塑料管，帶自動快速接頭，能夠方便操作，接頭壓降小，具有良好的密封性能，液壓系統在工作中壓力不大于0.8Mpa的條件下，液壓元件無漏油現象，系統工作清晰直觀；各液壓元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板上，搭接實驗回路方便。
3、安全保護措施：帶電流型漏電保護裝置，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護、過流保護，防止誤操作損壞設備；設有缺相及相序保護，避免液壓泵站機泵組因工作電源不正常而引起的損壞。實驗導線采用全封閉設計，學生無法接觸金屬導體，確保人身安全。
4、油箱：配置油溫液位計（指示系統油溫及液壓油液位）、過濾器、空氣濾清器等。
二、實驗臺主要特點：
1、采用透明有機玻璃外殼，可以觀察到液壓傳動裝置的內部構造和工作流程。
2、防漏快插結構使得實驗回路的組裝簡便、快捷，清潔、干凈。紅色的液壓油和銀白色底版使得元件的內部結構鮮明直觀。
3、通過透明的油管和液壓油中的氣泡可以清晰的觀察到液壓油沖液壓泵到油箱的整個流動過程。
4、獨立的元件模塊，方便的安裝方式，可以隨意的組合各實驗?zāi)K，搭建各種不同的實驗回路。
5、液壓元件的最大承受壓力為1Mpa,，額定工作壓力為0.8Mpa,是安全的低壓實驗系統。
6、采用PLC編程控制模塊，實現可編程程序控制器（PLC）智能控制。使得機、電、液控制有機結合起來，優化控制方案。
二、實驗臺主要特點：
1、采用透明有機玻璃外殼，可以觀察到液壓傳動裝置的內部構造和工作流程。
2、防漏快插結構使得實驗回路的組裝簡便、快捷，清潔、干凈。紅色的液壓油和銀白色底版使得元件的內部結構鮮明直觀。
3、通過透明的油管和液壓油中的氣泡可以清晰的觀察到液壓油沖液壓泵到油箱的整個流動過程。
4、獨立的元件模塊，方便的安裝方式，可以隨意的組合各實驗?zāi)K，搭建各種不同的實驗回路。
5、液壓元件的最大承受壓力為1Mpa,，額定工作壓力為0.8Mpa,是安全的低壓實驗系統。
6、采用PLC編程控制模塊，實現可編程程序控制器（PLC）智能控制。使得機、電、液控制有機結合起來，優化控制方案。
三、實驗臺組成：
實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成
1.實驗臺架
實驗工作臺采用優質冷軋鋼板為主框架，表面靜電噴塑，整體牢固可靠、美觀大方，雙面--實訓面板帶“T”型溝槽形式的鋁合金型材結構，可以方便隨意地安裝液壓元件，搭接各種實驗回路。
2.液壓泵站：
油泵：靜音葉片泵，公稱排量8.3mL，壓力:0-2.5Mpa；
驅動電機：三相交流電壓，功率750W，驅動電源：380V/50 Hz
油箱：40升
3.常用液壓元件（配置詳見配置清單）
每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。油路搭接采用開閉式快換接頭，拆接方便，不漏油。
4.電氣控制單元：
1)可編程控制器(PLC)：歐姆龍 CP1E系列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz，控制電壓為DC24V；
2)配有8組繼電器控制單元，控制電壓：DC24V；
3)直流電源：DC24V、4.5A；（直流電源短路、過載自動斷路，重新啟動即可恢復正常使用）
4)電氣控制線路設有短路保護、過載保護、漏電保護等功能。
實驗項目：
1、各種常見液壓泵、閥等元件的結構原理示教實驗。
2、常見液壓回路演示實驗：
1）用換向閥的換向回路
2）用"O”型機能換向閥的閉鎖回路
3）用液控單向閥的閉鎖回路
4）壓力調定回路
5）二級壓力回路
6）用減壓閥的減壓回路
7）用換向閥的卸載回路
8）進油節流調速回路
9）回油節流調速回路
10）變量泵調速回路
11）變量泵和調速閥的復合調速回路
12）流量閥短接的速度換接回路
13）二次進給回路
14）用順序閥的順序動作回路
15）用壓力繼電器的順序動作回路
16）用電器行程開關的順序動作回路
17）用行程閥的順序動作回路
3、編程序控制（PLC）電氣控制實驗，機-電-氣－液一體化控制實驗
1、PLC基礎指令、高級指令、擴展指令等學習與使用；
2、PLC編程軟件的學習與使用；
3、PLC與計算機的通訊、在線調試、監控與故障檢測；

4、PLC與液壓、氣動技術相結合的一體化控制實驗；

雙面透明液壓傳動PLC控制教學實驗裝置配置清單：

序號	名稱		數量	備注
1	實驗工作臺	1600×800×1750mm	1臺	中人教儀
2	鋁合金型材實訓面板	安裝實訓模塊	1套	鋁合金型材
3	萬向輪	帶自鎖功能	4個	安裝在實驗臺底部
4	油泵電機	三相交流電機0.75KW	1只	工業電機
5	靜音葉片泵	0-2.5Mpa	1只	工業泵
6	油箱	40升	1只	中人教儀
7	空氣濾清器	YF-3	1只	無錫
8	吸油過濾器	MF-04	1只	無錫
9	油溫油面計		1只	無錫
10	雙作用油缸	透明元件	4只	中人教儀
11	單向閥	透明元件	4只	中人教儀
12	液控單向閥	透明元件	4只	中人教儀
13	直動式溢流閥	透明元件	4只	中人教儀
14	先導式溢流閥	透明元件	2只	中人教儀
15	節流閥	透明元件	2只	中人教儀
16	調速閥	透明元件	4只	中人教儀
17	順序閥	透明元件	4只	中人教儀
18	先導式減壓閥	透明元件	2只	中人教儀
19	二位二通電磁換向閥	透明元件	4只	中人教儀
20	二位四通電磁換向閥	透明元件	4只	中人教儀
21	"O"型三位四通電磁換向閥	透明元件	2只	中人教儀
22	"H"型三位四通電磁換向閥	透明元件	2只	中人教儀
23	三位四通手動換向閥	透明元件	2只	中人教儀
24	壓力繼電器	透明元件	2只	中人教儀
25	三通	透明元件	8只	中人教儀
26	四通	透明元件	6只	中人教儀
27	透明液壓皮管		50條	中人教儀
28	紅色液壓油	32#	30升	中石油
29	元件安裝固定板		多只	中人教儀
30	壓力表	0-1Mpa	6只	海天液壓
31	快換接頭	安裝于透明閥上	多只	浙江
32	接近開關	J3-D4B1	8只	中人教儀
33	直流開關電源	DC24V	2套	常州
34	電氣控制面板	PLC、繼電器控制方式	2件	中人教儀
35	繼電器控制組		2套	正泰電器
36	可編程序控制器（PLC）		2只	歐姆龍
37	PLC—PC適配器、下載線纜		2套	歐姆龍
38	易損附件		若干	中人教儀
39	PLC編程軟件（光盤）		2張	資料
40	PLC控制程序軟盤		2張	資料
41	透明液壓演示系統使用說明書		2冊	中人教儀
42	實驗指導書		2冊	中人教儀
43	活動扳手	6”	1把	五金工具
44	呆扳手	8	2把	五金工具
45	內六角扳手	1～8mm	1套	五金工具
46	“十”字螺絲刀	Φ6*12.5	1把	五金工具
47	“一”字螺絲刀	Φ6*12.5	1把	五金工具
48	“十”字螺絲刀	Φ3*7.5	1把	五金工具
49	“一”字螺絲刀	Φ3*7.5	1把	五金工具
50	尖嘴鉗	6”	1把	五金工具
51	剪刀	8”	1把	五金工具

原文網址：http://www.hxshiguan.com/proshow.asp?ID=1202

尊敬的用戶：如果您對我們的ZRYY-YL液壓傳動原理實驗臺比較滿意，想要建設與ZRYY-YL液壓傳動原理實驗臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRYY-YL液壓傳動原理實驗臺。
售后：我們承諾在質保期內，若ZRYY-YL液壓傳動原理實驗臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRYY-YL液壓傳動原理實驗臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRYY-YL液壓傳動原理實驗臺零部件僅收成本費的。
